SSM2166SZ-REEL
- 厂商名称ADI
- 元件分类音频放大器
- 中文描述音频功率放大器, 1 放大器, 4.5V 至 5.5V, NSOIC, 14 引脚
- 英文描述Audio Amp Microphone 1-CH Mono Class-AB 14-Pin SOIC N T/R
- 数据手册SSM2166SZ-REEL数据手册Datasheet PDF
- 在线购买
SSM2166SZ-REEL概述
SSM2166是一款具有可变压缩和噪声门控功能的麦克风前置放大器。它为计算机音频系统中的麦克风输入调节集成了一个完整而灵活的解决方案。它也是提高通信和公共广播系统中人声清晰度的绝佳选择。低噪声压控放大器（VCA）可通过控制环路动态调节增益，以保持设定的压缩特性。压缩比由单个电阻设定，相对于用户定义的旋转点，可在1:1至15:1之间变化；旋转点以上的信号受到限制，以防止过载和消除爆音。它可用于麦克风前置放大器/处理器、计算机声卡、公共广播/寻呼系统、通信耳机、电话会议、吉他延音效果发生器、计算机语音识别、监控系统、卡拉OK和DJ混音器等应用。
单路5V工作，噪声门阈值可调
压缩比由外部电阻器设定
自动限制功能可防止ADC过载
释放时间可调，噪音和失真低
掉电功能，20KHz带宽（±1dB）
V+=5V、f=1KHz时的典型电源电流为7.5mA
电压噪声密度为17nV/√Hz典型值（V+=5V，f=1KHz）
总谐波失真和噪声在（V+=5V，f=1KHz）时的典型值为25
工作温度为-40°C至+85°C
封装样式为14引线标准小外形[SOIC-N]封装
单路5V工作，噪声门阈值可调
压缩比由外部电阻器设定
自动限制功能可防止ADC过载
释放时间可调，噪音和失真低
掉电功能，20KHz带宽（±1dB）
V+=5V、f=1KHz时的典型电源电流为7.5mA
电压噪声密度为17nV/√Hz典型值（V+=5V，f=1KHz）
总谐波失真和噪声在（V+=5V，f=1KHz）时的典型值为25
工作温度为-40°C至+85°C
封装样式为14引线标准小外形[SOIC-N]封装
SSM2166SZ-REEL中文参数
制造商:Analog Devices Inc.
产品种类:音频放大器
通道数量:1 Channel
封装/箱体:SOIC-14
电源电压-最大:5.5 V
电源电压-最小:4.5 V
最大输入电阻:180 kOhms
安装风格:SMD/SMT
Vos-输入偏置电压:-
Ib-输入偏流:-
最小工作温度:-40℃
最大工作温度:+85℃
系列:SSM2166
封装:Reel
可用增益调整:60 dB
商标:Analog Devices
类:Class-AB
GBP-增益带宽产品:30 MHz
工作电源电流:7.5 mA
输出类型:Single
PSRR-电源抑制比:50 dB
产品种类:音频放大器
通道数量:1 Channel
封装/箱体:SOIC-14
电源电压-最大:5.5 V
电源电压-最小:4.5 V
最大输入电阻:180 kOhms
安装风格:SMD/SMT
Vos-输入偏置电压:-
Ib-输入偏流:-
最小工作温度:-40℃
最大工作温度:+85℃
系列:SSM2166
封装:Reel
可用增益调整:60 dB
商标:Analog Devices
类:Class-AB
GBP-增益带宽产品:30 MHz
工作电源电流:7.5 mA
输出类型:Single
PSRR-电源抑制比:50 dB

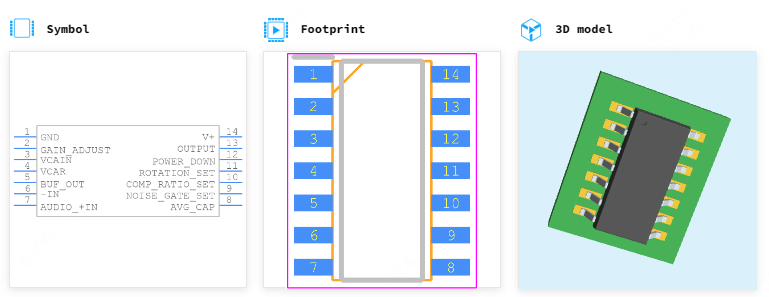

SSM2166SZ-REEL引脚图
