AD780ANZ
- 厂商名称ADI
- 元件分类电压基准芯片
- 中文描述电压基准芯片，7ppm/°C，2.5V，3V，5mV，可串行编程，DIP-8，-40°C 至 85°C
- 英文描述AD780ANZ,Programmable Voltage Reference 2.5/3V 5mV Accuracy,10mA 36 V max.8-Pin PDIP
- 数据手册AD780ANZ数据手册Datasheet PDF
- 在线购买
AD780ANZ概述
AD780是一款超高精度的带隙电压基准。低初始误差和温度漂移与低输出噪声相结合，它具有驱动任何电容值的能力，使该基准电压成为提高高分辨率模数转换器（ADC）和数模转换器（DAC）性能的理想选择，也适用于任何通用的精密基准应用。它可以用来拉/灌高达10mA的电流，并可在串联或并联模式下使用，从而允许正或负的输出电压，而无需外部元件。
引脚可编程的2.5V或3.0V输出
高精度为2.5V或3.0V±1mV（最大值）
串联或分流模式操作（±2.5 V，±3.0 V）
低噪音：100nV/√Hz
降噪能力
低静态电流：1mA（最大）
输出微调功能
用于目前参考的插件升级，温度输出引脚
初始误差为±5.0mV，温度系数为7ppm/°C
工作温度为-40°C至+85°C，封装样式为8引脚PDIP
引脚可编程的2.5V或3.0V输出
高精度为2.5V或3.0V±1mV（最大值）
串联或分流模式操作（±2.5 V，±3.0 V）
低噪音：100nV/√Hz
降噪能力
低静态电流：1mA（最大）
输出微调功能
用于目前参考的插件升级，温度输出引脚
初始误差为±5.0mV，温度系数为7ppm/°C
工作温度为-40°C至+85°C，封装样式为8引脚PDIP
AD780ANZ中文参数
制造商:Analog Devices Inc.
产品种类:电压基准芯片
安装风格:Through Hole
封装/箱体:PDIP-8
参考类型:Series Precision References
输出电压:2.5 V,3 V
初始准确度:0.04%
温度系数:7 PPM/C
串联VREF—输入电压—最大值:36 V
分流电流—最大值:10 mA
最小工作温度:-55℃
最大工作温度:+125℃
系列:AD780
准确性:75 uV/mA
输入电压:36 V
负载调节:75 uV/mA
输出电流:10 mA
产品种类:电压基准芯片
安装风格:Through Hole
封装/箱体:PDIP-8
参考类型:Series Precision References
输出电压:2.5 V,3 V
初始准确度:0.04%
温度系数:7 PPM/C
串联VREF—输入电压—最大值:36 V
分流电流—最大值:10 mA
最小工作温度:-55℃
最大工作温度:+125℃
系列:AD780
准确性:75 uV/mA
输入电压:36 V
负载调节:75 uV/mA
输出电流:10 mA

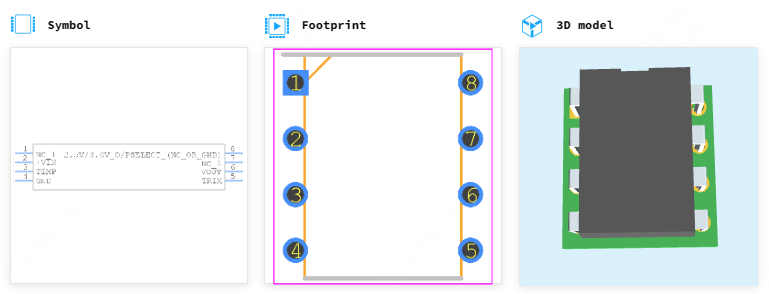

AD780ANZ引脚图
