ADP7118ARDZ
- 厂商名称ADI
- 元件分类线性稳压器
- 中文描述LDO稳压器，可调，2.7 V至20 V输入，0.2 V输出，0.2 A，NSOIC-EP-8
- 英文描述20 V,200 mA,Low Noise,CMOS LDO Linear Regulator
- 数据手册ADP7118ARDZ数据手册Datasheet PDF
- 在线购买
ADP7118ARDZ概述
ADP7118是一款CMOS低压差（LDO）线性稳压器，工作电压为2.7V至20V，提供高达200mA的输出电流。这款高输入电压的LDO是调节高性能模拟和混合信号电路的理想产品，工作电压从19V降至1.2V。该器件采用先进的专有架构，提供高电源抑制、低噪声，并通过一个小的2.2μF陶瓷输出电容实现了出色的线路和负载瞬态响应。每个固定输出电压可通过外部反馈分压器调整到初始设定点以上。这使ADP7118能够以高PSRR和低噪声提供从1.2 V到VIN-VDO的输出电压。应用包括对噪声敏感应用的调节、通信和基础设施、医疗和保健、工业和仪表。
在IOUT=200mA时，典型的工作电源电流为180µA
在EN=GND、VIN=20V时，典型的关断电流为3µA
在IOUT=200mA时，压差电压的典型值为200mV
11µVrms的低噪音，与固定输出电压无关（10Hz至100KHz）
PSRR在10KHz时为88dB，100KHz时为68dB，1MHz时为50dB，VOUT≤5V，VIN=7V
初始精度为±0.8%
低静态电流，IGND=50μA（典型值），无负荷
精准启用
可调节的（1.2V）输出电压
8引脚SOIC-N-EP封装，-40℃至+125℃温度范围
在IOUT=200mA时，典型的工作电源电流为180µA
在EN=GND、VIN=20V时，典型的关断电流为3µA
在IOUT=200mA时，压差电压的典型值为200mV
11µVrms的低噪音，与固定输出电压无关（10Hz至100KHz）
PSRR在10KHz时为88dB，100KHz时为68dB，1MHz时为50dB，VOUT≤5V，VIN=7V
初始精度为±0.8%
低静态电流，IGND=50μA（典型值），无负荷
精准启用
可调节的（1.2V）输出电压
8引脚SOIC-N-EP封装，-40℃至+125℃温度范围
ADP7118ARDZ中文参数
制造商:Analog Devices Inc.
产品种类:低压差稳压器
安装风格:SMD/SMT
输出电压:1.2 V to 5 V
输出电流:200 mA
输出端数量:1 Output
极性:Positive
静态电流:50 uA
PSRR/纹波抑制—典型值:50 dB
输出类型:Adjustable
最小工作温度:-40℃
最大工作温度:+125℃
回动电压:200 mV
系列:ADP7118
Ib-输入偏流:10 nA
线路调整率:0.015%/V
负载调节:0.002%/mA
湿度敏感性:Yes
工作电源电流:180 uA
输出电压范围:1.2 V to 19 V
参考电压:1.2 V
电压调节准确度:1.8%
产品种类:低压差稳压器
安装风格:SMD/SMT
输出电压:1.2 V to 5 V
输出电流:200 mA
输出端数量:1 Output
极性:Positive
静态电流:50 uA
PSRR/纹波抑制—典型值:50 dB
输出类型:Adjustable
最小工作温度:-40℃
最大工作温度:+125℃
回动电压:200 mV
系列:ADP7118
Ib-输入偏流:10 nA
线路调整率:0.015%/V
负载调节:0.002%/mA
湿度敏感性:Yes
工作电源电流:180 uA
输出电压范围:1.2 V to 19 V
参考电压:1.2 V
电压调节准确度:1.8%

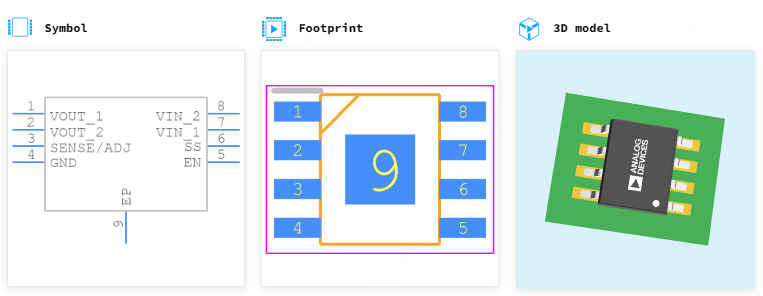

ADP7118ARDZ引脚图
