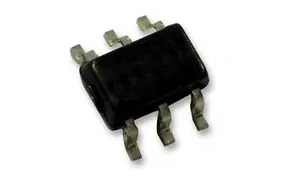

ADR3412ARJZ-R7
- 厂商名称ADI
- 元件分类电压基准芯片
- 中文描述电压基准芯片，8ppm/°C，1.2V，0.1%，SOT-23-6，-40°C至125°C
- 英文描述Voltage Reference,8ppm/°C,1.2V,0.1%,Series,SOT-23-6,-40°C to 125°C
- 数据手册ADR3412ARJZ-R7数据手册Datasheet PDF
- 在线购买
ADR3412ARJZ-R7概述
ADR3412是一款微功率、高精度的电压基准。它是一款低成本、低功耗、高精度的CMOS电压基准，具有±0.1%的初始精度、低工作电流和低输出噪声，采用小型SOT-23封装。为了实现高精度，在最终组装过程中，使用Analog Devices,Inc.专有的DigiTrim®技术对输出电压和温度系数进行数字微调。该器件的低输出电压滞后和低长期输出电压漂移进一步提高了稳定性和系统可靠性。此外，该器件的低工作电流（最大100μA）有利于在低功耗设备中使用，其低输出噪声有助于保持关键信号处理系统的信号完整性。应用包括精密数据采集系统、工业仪表、医疗设备和电池供电设备。
输出电流为+10mA（源电流）/-3mA（灌电流）
低静态电流为100μA（最大值）
输出电压为1.2V，输入电压范围为2.3V至5.5V
初始精度为±0.1%（±1.2mV），温度系数最大为8ppm/℃（-40℃≤TA≤+125℃）
最大压差为1.15V（IL=2mA，-40℃≤TA≤+125℃）
典型的启动沉降时间为100μs的（CIN=0.1μF，CL=0.1μF，RLoad=1Kohm）
纹波抑制比为-60dB（典型值）（fIN=60Hz），输出电压噪声为28μVrms（典型值）（f=10Hz-10KHz）
在50°C时，1000小时的典型长期稳定性为30ppm
6引脚SOT-23封装，-40℃至+125℃温度范围
输出电流为+10mA（源电流）/-3mA（灌电流）
低静态电流为100μA（最大值）
输出电压为1.2V，输入电压范围为2.3V至5.5V
初始精度为±0.1%（±1.2mV），温度系数最大为8ppm/℃（-40℃≤TA≤+125℃）
最大压差为1.15V（IL=2mA，-40℃≤TA≤+125℃）
典型的启动沉降时间为100μs的（CIN=0.1μF，CL=0.1μF，RLoad=1Kohm）
纹波抑制比为-60dB（典型值）（fIN=60Hz），输出电压噪声为28μVrms（典型值）（f=10Hz-10KHz）
在50°C时，1000小时的典型长期稳定性为30ppm
6引脚SOT-23封装，-40℃至+125℃温度范围
ADR3412ARJZ-R7中文参数
制造商:电压基准芯片
产品种类:参考电压
安装风格:SMD/SMT
封装/箱体:SOT-23-6
参考类型:Series Precision References
输出电压:1.2 V
初始准确度:0.1%
温度系数:8 PPM/C
串联VREF—输入电压—最大值:5.5 V
分流电流—最大值:10 mA
最小工作温度:-40℃
最大工作温度:+125℃
系列:ADR3412
准确性:50 ppm/mA
描述/功能:1.2 V,micropower,high accuracy,CMOS voltage reference
输入电压:2.3 V to 5.5 V
负载调节:50 ppm/mA
工作电源电流:85 uA
输出电流:10 mA
产品种类:参考电压
安装风格:SMD/SMT
封装/箱体:SOT-23-6
参考类型:Series Precision References
输出电压:1.2 V
初始准确度:0.1%
温度系数:8 PPM/C
串联VREF—输入电压—最大值:5.5 V
分流电流—最大值:10 mA
最小工作温度:-40℃
最大工作温度:+125℃
系列:ADR3412
准确性:50 ppm/mA
描述/功能:1.2 V,micropower,high accuracy,CMOS voltage reference
输入电压:2.3 V to 5.5 V
负载调节:50 ppm/mA
工作电源电流:85 uA
输出电流:10 mA

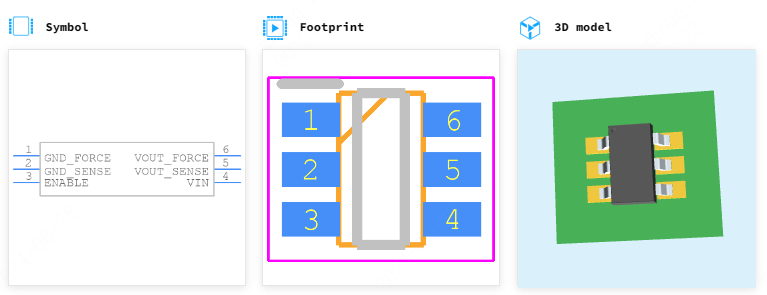

ADR3412ARJZ-R7引脚图
