REF02CSZ
- 厂商名称ADI
- 元件分类电压基准芯片
- 中文描述电压基准,5V,NSOIC-8,-40至85度
- 英文描述Voltage reference,REF-02CS 5V,BP
- 数据手册REF02CSZ数据手册Datasheet PDF
- 在线购买
REF02CSZ概述
REF02是一款精密的电压基准。它提供一个稳定的10.0V、5V或2.5V输出，对电源电压、环境温度或负载条件的变化反应最小。通过一个外部缓冲器和一个简单的电阻网络，TEMP终端可用于温度感应和近似。器件上还提供了一个TRIM端子，用于输出电压的微调。它被广泛用于精密数据系统、高分辨率转换器、工业过程控制系统、精密仪器、军事和航天应用。
输出电压为5V，温度系数为20ppm/°C
输出调整范围为±6%
初始精度为±50mV，±1%
低噪音为30µV p-p（典型值）
输入电压范围:7V到36V
低电源电流为1.0mA（典型值）
高负载驱动能力为8mA（最大）
温度输出功能
工作温度:-40°C到+85°C
封装方式为8引脚SOIC-N
输出电压为5V，温度系数为20ppm/°C
输出调整范围为±6%
初始精度为±50mV，±1%
低噪音为30µV p-p（典型值）
输入电压范围:7V到36V
低电源电流为1.0mA（典型值）
高负载驱动能力为8mA（最大）
温度输出功能
工作温度:-40°C到+85°C
封装方式为8引脚SOIC-N
REF02CSZ中文参数
制造商:Analog Devices Inc.
产品种类:电压基准芯片
安装风格:SMD/SMT
封装/箱体:SOIC-8
输出电压:5 V
初始准确度:1%
温度系数:65 PPM/C
串联VREF—输入电压—最大值:36 V
分流电流—最大值:8 mA
最小工作温度:-40℃
最大工作温度:+85℃
系列:REF02
准确性:150 PPM/mA
输入电压:40 V
负载调节:150 PPM/mA
输出电流:8 mA
产品种类:电压基准芯片
安装风格:SMD/SMT
封装/箱体:SOIC-8
输出电压:5 V
初始准确度:1%
温度系数:65 PPM/C
串联VREF—输入电压—最大值:36 V
分流电流—最大值:8 mA
最小工作温度:-40℃
最大工作温度:+85℃
系列:REF02
准确性:150 PPM/mA
输入电压:40 V
负载调节:150 PPM/mA
输出电流:8 mA

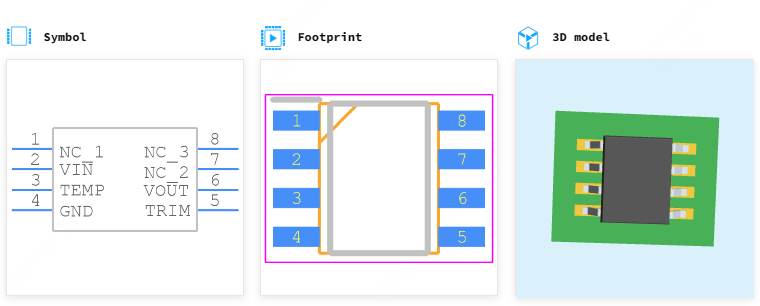

REF02CSZ引脚图
