AD7989-1BRMZ
- 厂商名称ADI
- 元件分类模数转换器
- 中文描述模数转换器,18 bit,100 kSPS,差分,3线，4线，Microwire，QSPI，串行，SPI,单,2.375 V
- 英文描述18 bit Serial ADC,Differential Input,10-Pin MSOP
- 数据手册AD7989-1BRMZ数据手册Datasheet PDF
- 在线购买
AD7989-1BRMZ概述
AD7989-1是一款18位逐次逼近型模数转换器（ADC），采用单电源供电。它包含一个低功耗、高速、18位采样ADC和一个多功能串行接口。在CNV上升沿，AD7989-1采样IN+和IN-引脚之间的电压差。这些引脚上的电压通常在0V和VREF之间反相摆动。基准电压VREF从外部施加，可独立于电源电压VDD进行设置。其功率与吞吐量成线性比例。典型应用包括自动测试设备、数据采集系统、医疗仪器和机器自动化。
性能：真差分模拟输入范围：±VREF，0V至VREF，VREF在2.4至5.1V之间
吞吐量：100KSPS，零延迟架构，18位分辨率，无丢失代码
INL：±1LSB（典型值），±2LSB（最大值），动态范围：99dB，VREF=5V和±0.5LSB DNL
信噪比：98dB，SINAD：97dB（fIN=1KHz，VREF=5V），THD：-120dB（fIN=10KHz）
单电源2.5V操作，具有1.8V/2.5V/3V/5V逻辑接口
功耗低：100KSPS时400µW（仅VDD），100KSPS时700µW（总功率）
专有的串行接口：SPI/QSPI™/MICROWIRE™/DSP兼容
0.54ppm/°C零温度漂移
10引脚MSOP封装
工作温度范围:-40到85°C
性能：真差分模拟输入范围：±VREF，0V至VREF，VREF在2.4至5.1V之间
吞吐量：100KSPS，零延迟架构，18位分辨率，无丢失代码
INL：±1LSB（典型值），±2LSB（最大值），动态范围：99dB，VREF=5V和±0.5LSB DNL
信噪比：98dB，SINAD：97dB（fIN=1KHz，VREF=5V），THD：-120dB（fIN=10KHz）
单电源2.5V操作，具有1.8V/2.5V/3V/5V逻辑接口
功耗低：100KSPS时400µW（仅VDD），100KSPS时700µW（总功率）
专有的串行接口：SPI/QSPI™/MICROWIRE™/DSP兼容
0.54ppm/°C零温度漂移
10引脚MSOP封装
工作温度范围:-40到85°C
AD7989-1BRMZ中文参数
制造商:Analog Devices Inc.
产品种类:模数转换器-ADC
系列:AD7989-1
安装风格:SMD/SMT
封装/箱体:MSOP-10
分辨率:18 bit
通道数量:1 Channel
接口类型:3-Wire,Microwire,SPI
采样比:100 kS/s
输入类型:Differential
结构:SAR
模拟电源电压:2.5 V
数字电源电压:2.5 V
SNR–信噪比:98 dB
最小工作温度:-40℃
最大工作温度:+85℃
转换器数量:1 Converter
工作电源电压:2.5 V
输出类型:ECL
Pd-功率耗散:860 uW
参考电压:5 V
电源电压-最大:2.5 V
电源电压-最小:2.5 V
产品种类:模数转换器-ADC
系列:AD7989-1
安装风格:SMD/SMT
封装/箱体:MSOP-10
分辨率:18 bit
通道数量:1 Channel
接口类型:3-Wire,Microwire,SPI
采样比:100 kS/s
输入类型:Differential
结构:SAR
模拟电源电压:2.5 V
数字电源电压:2.5 V
SNR–信噪比:98 dB
最小工作温度:-40℃
最大工作温度:+85℃
转换器数量:1 Converter
工作电源电压:2.5 V
输出类型:ECL
Pd-功率耗散:860 uW
参考电压:5 V
电源电压-最大:2.5 V
电源电压-最小:2.5 V

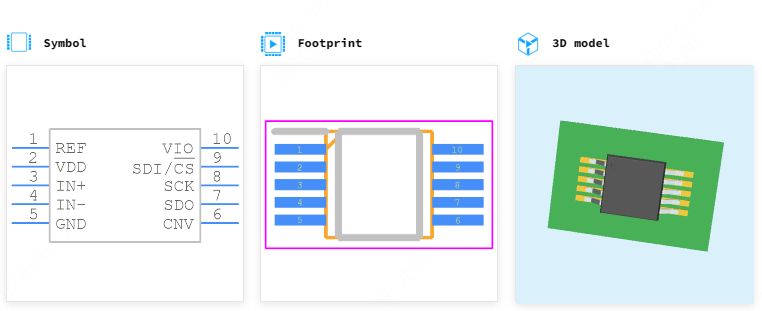

AD7989-1BRMZ引脚图
