AD7661ACPZ
- 厂商名称ADI
- 元件分类模数转换器
- 中文描述16位、100 kSPS、内置基准电压的PulSAR®单极性ADC
- 英文描述16-Bit,100 kSPS PulSAR®Unipolar ADC with Ref
- 数据手册AD7661ACPZ数据手册Datasheet PDF
- 在线购买
AD7661ACPZ概述
AD7661是一款16位、100 kSPS、电荷再分配SAR型模数转换器（ADC），采用5 V单电源供电。该器件内置一个16位高速采样ADC、一个内部转换时钟、一个内部基准电压、纠错电路，以及串行和并行系统接口。
该器件使用ADI公司的0.6微米高性能CMOS工艺制造，成本很低；可提供48引脚LQFP和48引脚小型LFCSP两种封装；工作温度范围为−40°C至+85°C。
应用
数据采集
仪器仪表
数字信号处理
频谱分析
医疗仪器
电池供电系统
过程控制
该器件使用ADI公司的0.6微米高性能CMOS工艺制造，成本很低；可提供48引脚LQFP和48引脚小型LFCSP两种封装；工作温度范围为−40°C至+85°C。
应用
数据采集
仪器仪表
数字信号处理
频谱分析
医疗仪器
电池供电系统
过程控制
AD7661ACPZ中文参数
制造商:Analog Devices Inc.
产品种类:模数转换器-ADC
系列:AD7661
安装风格:SMD/SMT
封装/箱体:LFCSP-48
分辨率:16 bit
通道数量:1 Channel
接口类型:I2C,Parallel,SPI
采样比:100 kS/s
输入类型:Differential
结构:SAR
SNR–信噪比:89.3 dB
最小工作温度:-40℃
最大工作温度:+85℃
封装:Tray
商标:Analog Devices
DNL-微分非线性:-1 LSB/1.5 LSB
增益误差:+/-0.08%FSR
INL-积分非线性:+/-2.5 LSB
输入电压:2.5 V
湿度敏感性:Yes
ADC输入端数量:1 Input
转换器数量:1 Converter
工作电源电压:5 V
Pd-功率耗散:45 mW
功耗:40 mW
电源电压-最大:5 V
电源电压-最小:5 V
产品种类:模数转换器-ADC
系列:AD7661
安装风格:SMD/SMT
封装/箱体:LFCSP-48
分辨率:16 bit
通道数量:1 Channel
接口类型:I2C,Parallel,SPI
采样比:100 kS/s
输入类型:Differential
结构:SAR
SNR–信噪比:89.3 dB
最小工作温度:-40℃
最大工作温度:+85℃
封装:Tray
商标:Analog Devices
DNL-微分非线性:-1 LSB/1.5 LSB
增益误差:+/-0.08%FSR
INL-积分非线性:+/-2.5 LSB
输入电压:2.5 V
湿度敏感性:Yes
ADC输入端数量:1 Input
转换器数量:1 Converter
工作电源电压:5 V
Pd-功率耗散:45 mW
功耗:40 mW
电源电压-最大:5 V
电源电压-最小:5 V

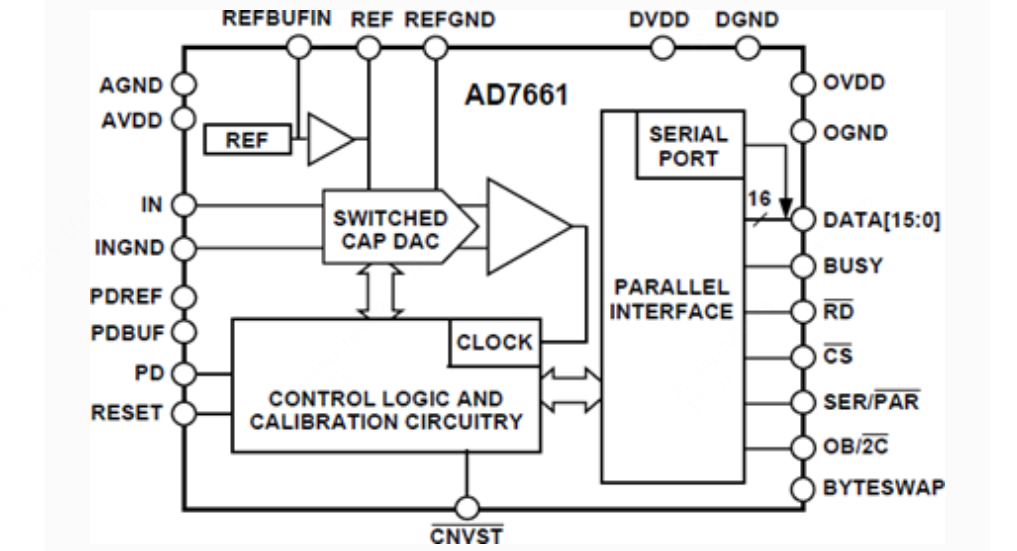

AD7661ACPZ引脚图
