AD5253BRUZ50

AD52531具有64位的四通道、I2C、非易失性存储器、数控电位计。可实现与机械电位计、调整器和可变电阻相同的电子调整功能。

器件的多功能编程能力支持多种工作模式，包括对RDAC和EEMEM寄存器进行读/写访问、电阻递增/递减、±6 dB电阻量程变化和游标设置回读，同时提供额外的EEMEM，用于存储用户定义信息，如其他元件的存储器数据、查找表或系统识别信息。

AD5253允许主I2C控制器在RDAC寄存器中写入任何64步游标设置并将其存储在EEMEM中。存储设置后，在系统上电时它们自动恢复到RDAC寄存器；也可动态恢复这些设置。

AD5253在同步或异步通道更新模式下提供额外的递增、递减和±6 dB步进变化。递增和递减功能支持逐步线性调整，±6 dB步进变化相当于RDAC游标设置加倍或减半。这些功能适用于陡坡斜率、非线性调整，如白色LED亮度和音量控制。

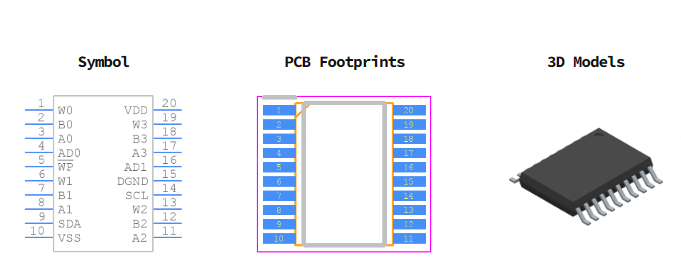

AD5253提供TSSOP-20封装，具有1 kΩ、10 kΩ、50 kΩ和100 kΩ选项。所有器件的保证工作温度范围均为−40°C至+105°C扩展工业温度范围。在此数据手册中，正如数字电位计和RDAC术语一样，非易失性存储器和EEMEM术语可以互换使用。

应用

机械电位计的替代产品

低分辨率DAC的替代产品

RGB LED背光控制

白色LED亮度调整

RF基站功率放大器偏置控制

可编程增益和失调控制

可编程衰减器

可编程电压至电流转换

可编程电源

可编程滤波器

传感器校准
