DAC8512FSZ
- 厂商名称ADI
- 元件分类数模转换器
- 中文描述数模转换器,12 bit,3线,串行,SPI,4.75V至5.25V,NSOIC,8引脚
- 英文描述+5 V,Serial Input Complete 12-Bit DAC
- 数据手册DAC8512FSZ数据手册Datasheet PDF
- 在线购买
DAC8512FSZ概述
DAC8512是一款完整的串行输入、12位、电压输出的数模转换器，设计为由单+5V电源操作。它包含了DAC、输入移位寄存器和锁存器、基准和一个轨至轨输出放大器。这些单片DAC采用CBCMOS工艺制造，为用户提供了低成本，并易于在只有+5V的系统中使用。串行接口是高速、三线制、DSP兼容的数据输入（SDI）、时钟（CLK）和负载选通（LD）。还有一个芯片选择引脚用于连接多个DAC。它被广泛用于便携式仪器、数字控制校准、伺服控制、过程控制设备、PC外设设备等应用中。
完整的，带有内部参考的电压输出
满量程电压为4.095V（典型值）
无外部组件
数据加载率为20MHz
正电源电流：1.5 mA（典型值）
相对精度为±1/4LSB（典型值）
电压输出沉降时间为16µs（典型值）
差分非线性为±3/4LSB（典型值）
工作温度:-40°C到+85°C
封装方式为8引脚SOIC
完整的，带有内部参考的电压输出
满量程电压为4.095V（典型值）
无外部组件
数据加载率为20MHz
正电源电流：1.5 mA（典型值）
相对精度为±1/4LSB（典型值）
电压输出沉降时间为16µs（典型值）
差分非线性为±3/4LSB（典型值）
工作温度:-40°C到+85°C
封装方式为8引脚SOIC
DAC8512FSZ中文参数
制造商:Analog Devices Inc.
产品种类:数模转换器-DAC
系列:DAC8512
分辨率:12 bit
采样比:-
通道数量:1 Channel
稳定时间:16 us
输出类型:Voltage Buffered
接口类型:3-Wire
模拟电源电压:5 V
数字电源电压:5 V
最小工作温度:-40℃
最大工作温度:+85℃
安装风格:SMD/SMT
封装/箱体:SOIC-8
DNL-微分非线性:+/-0.75 LSB
INL-积分非线性:+/-0.75 LSB
产品种类:数模转换器-DAC
系列:DAC8512
分辨率:12 bit
采样比:-
通道数量:1 Channel
稳定时间:16 us
输出类型:Voltage Buffered
接口类型:3-Wire
模拟电源电压:5 V
数字电源电压:5 V
最小工作温度:-40℃
最大工作温度:+85℃
安装风格:SMD/SMT
封装/箱体:SOIC-8
DNL-微分非线性:+/-0.75 LSB
INL-积分非线性:+/-0.75 LSB

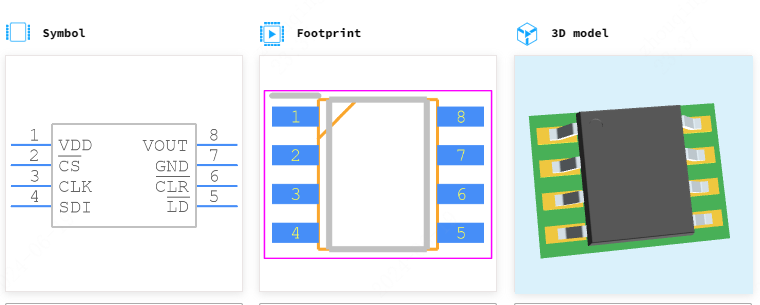

DAC8512FSZ引脚图
