AD7466BRMZ
- 厂商名称ADI
- 元件分类模数转换器
- 中文描述模数转换器,12 bit,200 kSPS,单端,Microwire,QSPI,SPI,单,1.6 V
- 英文描述AD7466BRMZ,12 bit ADC SPI,Microwire,8-Pin MSOP
- 数据手册AD7466BRMZ数据手册Datasheet PDF
- 在线购买
AD7466BRMZ概述
AD7466是一款12位、高速、低功耗、逐次逼近型模拟数字转换器（ADC），分别是。这些器件在1.6V至3.6V的单电源下工作，具有高达200KSPS的吞吐率和低功率损耗。这些器件包含一个低噪声、宽带宽的跟踪和保持放大器，可以处理超过3MHz的输入频率。适用于电池供电系统、医疗仪器、远程数据采集、隔离数据采集应用。
来自电源的参考值
宽输入带宽：在1.8V≤VDD≤2V时有71dB信噪比
在VDD=3V时，掉电模式的最大功率为0.3μW
在（16个SCLK周期，SCLK=3.4MHz），转换时间为4.7μs（最大）
灵活的电源/串行时钟速度管理
无输送延误
高速串行接口：SPI/QSPI™/MICROWIRE™/DSP兼容
自动断电
8引脚MSOP封装，±1.5LSB最大线性度误差
工作温度范围:-40°C到85°C
来自电源的参考值
宽输入带宽：在1.8V≤VDD≤2V时有71dB信噪比
在VDD=3V时，掉电模式的最大功率为0.3μW
在（16个SCLK周期，SCLK=3.4MHz），转换时间为4.7μs（最大）
灵活的电源/串行时钟速度管理
无输送延误
高速串行接口：SPI/QSPI™/MICROWIRE™/DSP兼容
自动断电
8引脚MSOP封装，±1.5LSB最大线性度误差
工作温度范围:-40°C到85°C
AD7466BRMZ中文参数
| 制造商: | Analog Devices Inc. | 最小工作温度: | - 40 ℃ |
| 产品种类: | 模数转换器 - ADC | 最大工作温度: | + 85 ℃ |
| 系列: | AD7466 | DNL - 微分非线性: | - 0.9 LSB/1.5 LSB |
| 安装风格: | SMD/SMT | 增益误差: | +/- 1 LSB |
| 封装 / 箱体: | MSOP-8 | INL - 积分非线性: | +/- 1.5 LSB |
| 分辨率: | 12 bit | 输入电压: | 3.6 V |
| 通道数量: | 1 Channel | ADC 输入端数量: | 1 Input |
| 接口类型: | SPI | 转换器数量: | 1 Converter |
| 采样比: | 200 kS/s | 工作电源电压: | 3.3 V |
| 输入类型: | Single-Ended | Pd-功率耗散: | 900 uW |
| 结构: | SAR | 电源电压-最大: | 3.3 V |
| SNR – 信噪比: | 71 dB | 电源电压-最小: | 3.3 V |

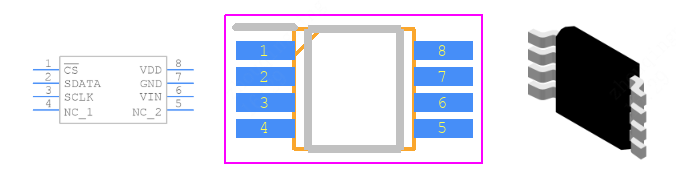

AD7466BRMZ引脚图
