AD7266BSUZ
- 厂商名称ADI
- 元件分类模数转换器
- 中文描述模数转换器,SAR,12 bit,2 MSPS,差分,伪差分,S单端,Microwire,QSPI,SPI,单,2.7 V
- 英文描述AD7266BSUZ, 12 bit ADC Dual, Differential,, Serial, 32-Pin TQFP
- 数据手册AD7266BSUZ数据手册Datasheet PDF
- 在线购买
AD7266BSUZ概述
AD7266是一款双通道、12位、高速、低功率、逐次逼近型ADC。它在2.7V至5.25V单电源下工作，吞吐率高达2MSPS。该器件包含两个ADC，每个ADC前面都有一个3通道多路复用器，以及一个低噪声、宽带宽跟踪和保持放大器，可以处理超过30MHz的输入频率。转换过程和数据采集使用标准的控制输入，允许与微处理器或DSP轻松接口。输入信号在CS的下降沿被采样；转换也在这时开始。转换时间由SCLK频率决定。该部件没有与之相关的流水线延时。由于静态电流消耗很低，该部件在正常模式下工作时还能提供灵活的功率/吞吐率管理。
在1.5MSPS下，3V电源的功耗为9mW；在2MSPS下，5V电源的功耗为27mW
12通道单端输入，6通道全差分输入
6通道伪差分输入，50kHz输入频率下的SNR为70dB
精确的片上参考电压为2.5V，在25℃时最大为±0.2%
在437.5ns，SCLK=32MHz时，转换时间是14个SCLK周期
高速串行接口，SPI®/QSPI™/MICROWIRE™/DSP兼容
关断模式最大为1μA，参考温度系数最大为20ppm/°C
工作温度:-40°C到+125°C
封装样式为32引脚薄型四平封装（TQFP）
在1.5MSPS下，3V电源的功耗为9mW；在2MSPS下，5V电源的功耗为27mW
12通道单端输入，6通道全差分输入
6通道伪差分输入，50kHz输入频率下的SNR为70dB
精确的片上参考电压为2.5V，在25℃时最大为±0.2%
在437.5ns，SCLK=32MHz时，转换时间是14个SCLK周期
高速串行接口，SPI®/QSPI™/MICROWIRE™/DSP兼容
关断模式最大为1μA，参考温度系数最大为20ppm/°C
工作温度:-40°C到+125°C
封装样式为32引脚薄型四平封装（TQFP）
AD7266BSUZ中文参数
| 制造商: | Analog Devices Inc. | DNL - 微分非线性: | - 0.99 LSB/1.5 LSB |
| 产品种类: | 模数转换器 - ADC | 增益误差: | +/- 2.5 LSB |
| 系列: | AD7266 | INL - 积分非线性: | +/- 1.5 LSB |
| 安装风格: | SMD/SMT | 输入电压: | 2.5 V/5 V |
| 封装 / 箱体: | TQFP-32 | 湿度敏感性: | Yes |
| 分辨率: | 12 bit | ADC 输入端数量: | 12 Input/6 Input |
| 通道数量: | 6 Channel | 转换器数量: | 2 Converter |
| 接口类型: | Microwire, QSPI, SPI | 工作电源电压: | 2.7 V to 5.25 V |
| 采样比: | 2 MS/s | Pd-功率耗散: | 33.6 mW |
| 输入类型: | Differential/Pseudo-Differential/Single-Ended | 采样和保持: | Yes |
| 结构: | SAR | 电源电压-最大: | 5.25 V |
| SNR – 信噪比: | 71 dB | 电源电压-最小: | 2.7 V |
| 最小工作温度: | - 40 ℃ | 类型: | S/H ADC |
| 最大工作温度: | + 125 ℃ |

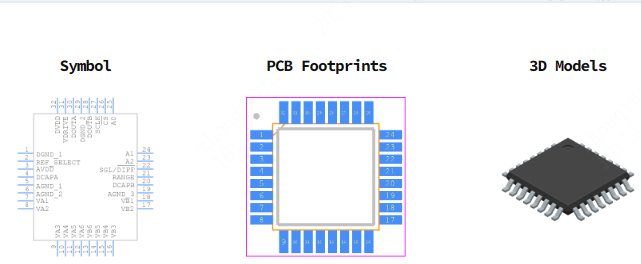

AD7266BSUZ引脚图
