AD8606ARZ-REEL7
- 厂商名称ADI
- 元件分类运算放大器
- 中文描述运算放大器, 2 放大器, 10 MHz, 5 V/µs, 2.7V 至 5.5V, NSOIC, 8 引脚
- 英文描述Low Noise OpAmps General Purpose 2 2.7V~5.5V 10MHz 5 V/us SOIC-8_150mil RoHS
- 数据手册AD8606ARZ-REEL7数据手册Datasheet PDF
- 在线购买
AD8606ARZ-REEL7概述
AD8606是一款双通道轨至轨输入和输出、单电源运算放大器。它具有非常低的偏移电压、低输入电压、电流噪声和宽信号带宽。低偏移、低噪声、极低的输入偏置电流和高速的结合使该放大器在各种应用中都很有用。滤波器、集成器、光电二极管放大器和高阻抗传感器都得益于这些性能特点的组合。音频和其他交流应用受益于宽带宽和低失真。该放大器广泛用于光学控制回路、便携式和回路供电的仪器、便携式设备的音频放大、光电二极管放大、电池供电的仪器、多极过滤器、传感器、条码扫描器等应用。
在（VS=3.5V，VCM=3V）时，低失调电压为65μV（最大值）
在（-40°C<lt/>TA<lt/>+125°C）（VS=5V，VCM=VS/2，TA=25°C）时，输入偏置电流最大为250pA
低噪声为8nV/√Hz典型值（f=1kHz）（VS=5V，VCM=VS/2，TA=25℃）
高开环增益为1000V/mV
在（VS=5V，VCM=VS/2，TA=25°C）时，输入电压范围最大为5V，单一增益稳定
在（-40°C<lt/>TA<lt/>+125°C），（VS=5V，VCM=VS/2，TA=25°C）时，电源电流最大为1.4mA
在(RL=2kΩ,CL=16pF),(VS=5V,VCM=VS/2,TA=25°C)时，压摆率为5V/µs（典型值）
在（To 0.01%，0V至2V阶跃，AV=1），（VS=5V，VCM=VS/2，TA=25°C）时，沉降时间<lt/>1µs（典型值）
在(VS=5V，VCM=VS/2，TA=25°C时，宽频增益为10MHz（典型值）
工作温度范围为-40°C至+125°C，封装样式为8引脚SOIC-N
在（VS=3.5V，VCM=3V）时，低失调电压为65μV（最大值）
在（-40°C<lt/>TA<lt/>+125°C）（VS=5V，VCM=VS/2，TA=25°C）时，输入偏置电流最大为250pA
低噪声为8nV/√Hz典型值（f=1kHz）（VS=5V，VCM=VS/2，TA=25℃）
高开环增益为1000V/mV
在（VS=5V，VCM=VS/2，TA=25°C）时，输入电压范围最大为5V，单一增益稳定
在（-40°C<lt/>TA<lt/>+125°C），（VS=5V，VCM=VS/2，TA=25°C）时，电源电流最大为1.4mA
在(RL=2kΩ,CL=16pF),(VS=5V,VCM=VS/2,TA=25°C)时，压摆率为5V/µs（典型值）
在（To 0.01%，0V至2V阶跃，AV=1），（VS=5V，VCM=VS/2，TA=25°C）时，沉降时间<lt/>1µs（典型值）
在(VS=5V，VCM=VS/2，TA=25°C时，宽频增益为10MHz（典型值）
工作温度范围为-40°C至+125°C，封装样式为8引脚SOIC-N
AD8606ARZ-REEL7中文参数
| 制造商: | Analog Devices Inc. | en - 输入电压噪声密度: | 8 nV/sqrt Hz |
| 产品种类: | 精密放大器 | 封装 / 箱体: | SOIC-8 |
| 通道数量: | 2 Channel | 安装风格: | SMD/SMT |
| GBP-增益带宽产品: | 10 MHz | 关闭: | No Shutdown |
| SR - 转换速率 : | 5 V/us | 最小工作温度: | - 40 ℃ |
| Vos - 输入偏置电压 : | 20 uV | 最大工作温度: | + 125 ℃ |
| Ib - 输入偏流: | 250 pA | 系列: | AD8606 |
| 电源电压-最大: | 5.5 V | 输入电压范围—最大: | 5 V |
| 电源电压-最小: | 2.7 V | 工作电源电压: | 2.7 V to 5.5 V |
| 工作电源电流: | 1 mA | 输出类型: | Rail-to-Rail |
| 每个通道的输出电流: | 80 mA | PSRR - 电源抑制比: | 95 dB |
| CMRR - 共模抑制比: | 100 dB | 电压增益 dB: | 120 dB |

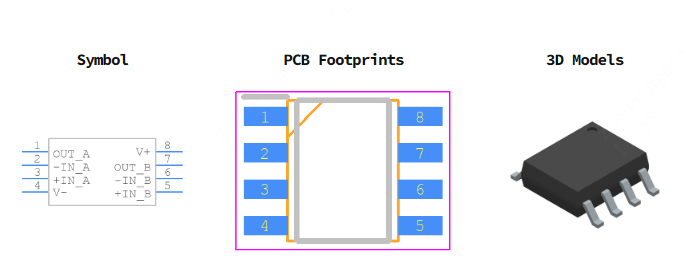

AD8606ARZ-REEL7引脚图
