AD835ARZ
- 厂商名称ADI
- 元件分类乘法器IC
- 中文描述乘法器IC，4个放大器，250 MHz，1 kV/µs压摆，9至11V电源，-40至85℃，NSOIC-8
- 英文描述AD835ARZ,Analogue Multiplier 4-Bits 8-Pin SOIC
- 数据手册AD835ARZ数据手册Datasheet PDF
- 在线购买
AD835ARZ概述
AD835是一款完整的四象限、电压输出模拟乘法器，采用先进的电介质隔离互补双极工艺制造。它产生X和Y电压输入的线性乘积，其-3dB输出带宽为250MHz（小信号上升时间为1ns）。满量程（-1V至1V）上升至下降时间为2.5ns（标准RL为150 ohm），在相同条件下沉降至0.1%的时间通常为20ns。它的差分乘法输入（X，Y）和求和输入（Z）是高阻抗的。正常操作是由±5V电源提供的。虽然提供了最先进的速度，但它使用简单，用途广泛。典型的应用是非常快速的乘法、除法、平方、宽带调制和解调、相位检测和测量、正弦波频率加倍、视频增益控制和键控、电压控制的放大器和滤波器。
低阻抗输出电压（W）可以提供高达±2.5V的电压，并驱动低至25ohm的负载
在各种信号处理应用中，只需要最少的外部元件就可以应用
高输入阻抗(100Kohm2pF)使信号源负载可忽略不计
高输出电流能力使低阻抗负载得到驱动
直流耦合电压输出简化了使用
差分电压范围为±1V（VCM=0V，TA=25℃，VS=±5V，RL=150 ohm，CL≤5pF）
共模电压范围为-2.5至3V（TA=25℃，VS=±5V，RL=150 ohm，CL≤5pF）
偏置电流为10µA（典型值，TA=25°C,VS=±5V,RL=150 ohm,CL≤5pF）
8引脚标准小型封装[SOIC-N]
温度额定范围:-40°C到+85°C
低阻抗输出电压（W）可以提供高达±2.5V的电压，并驱动低至25ohm的负载
在各种信号处理应用中，只需要最少的外部元件就可以应用
高输入阻抗(100Kohm2pF)使信号源负载可忽略不计
高输出电流能力使低阻抗负载得到驱动
直流耦合电压输出简化了使用
差分电压范围为±1V（VCM=0V，TA=25℃，VS=±5V，RL=150 ohm，CL≤5pF）
共模电压范围为-2.5至3V（TA=25℃，VS=±5V，RL=150 ohm，CL≤5pF）
偏置电流为10µA（典型值，TA=25°C,VS=±5V,RL=150 ohm,CL≤5pF）
8引脚标准小型封装[SOIC-N]
温度额定范围:-40°C到+85°C
AD835ARZ中文参数
| 制造商: | Analog Devices Inc. | 最小工作温度: | - 40 ℃ |
| 产品种类: | 增效器/分频器 | 最大工作温度: | + 85 ℃ |
| 产品: | Multipliers | 输入电压: | 1 V |
| 电路数量: | 1 Circuit | 工作电源电流: | 16 mA |
| 封装 / 箱体: | SOIC-8 | 工作电源电压: | 5 V |
| 电源电压-最小: | 5 V | 输出电压: | 2.5 V |
| 电源电压-最大: | 5 V | Pd-功率耗散: | 300 mW |
| 安装风格: | SMD/SMT | 系列: | AD835 |

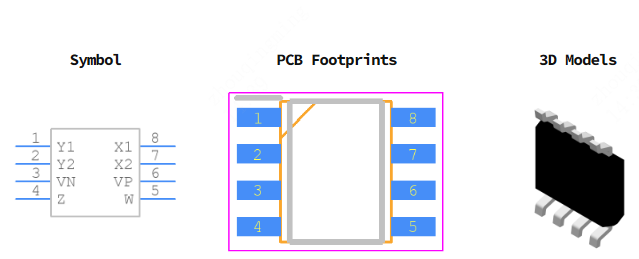

AD835ARZ引脚图
