AD7291BCPZ
- 厂商名称ADI
- 元件分类模数转换器
- 中文描述模数转换器,12 bit,22.22 kSPS,单端,2线,I2C,串行,单,2.8 V
- 英文描述12 bit Serial ADC,Differential Input,20-Pin LFCSP WQ
- 数据手册AD7291BCPZ数据手册Datasheet PDF
- 在线购买
AD7291BCPZ概述
AD7291 是一款 12 位、低功耗、8 通道、逐次逼近型模数转换器 (ADC)，内置温度传感器。该器件采用 3.3 V 单电源供电，具有 I2C 兼容接口。该器件包含一个 9 通道多路复用器和一个跟踪保持放大器，可处理高达 30MHz 的频率。该器件具有片内 2.5V 基准电压，可禁用外部基准电压。非常适合在电信、过程控制和工业控制等各种系统中监测系统变量。
指定 VDD 为 2.8V 至 3.6V，逻辑电压 VDRIVE = 1.65V 至 3.6V
内部1.25V基准
兼容 I2C 的串行接口支持标准和快速模式
超出范围指示器/警报功能
自动循环模式
在 TA = <gt/>85°C 至 125°C 时，12μA 全关断模式
通道定序器运作
不转换时自动部分断电，最大限度地提高能效
20引脚框架芯片级封装[LFCSP_WQ]
工作温度范围: -40°C到125°C
指定 VDD 为 2.8V 至 3.6V，逻辑电压 VDRIVE = 1.65V 至 3.6V
内部1.25V基准
兼容 I2C 的串行接口支持标准和快速模式
超出范围指示器/警报功能
自动循环模式
在 TA = <gt/>85°C 至 125°C 时，12μA 全关断模式
通道定序器运作
不转换时自动部分断电，最大限度地提高能效
20引脚框架芯片级封装[LFCSP_WQ]
工作温度范围: -40°C到125°C
AD7291BCPZ中文参数
| 制造商: | Analog Devices Inc. | 最小工作温度: | - 40 ℃ |
| 产品种类: | 模数转换器 - ADC | 最大工作温度: | + 125 ℃ |
| 系列: | AD7291 | DNL - 微分非线性: | +/- 0.99 LSB |
| 安装风格: | SMD/SMT | 增益误差: | +/- 4 LSB |
| 封装 / 箱体: | LFCSP-20 | INL - 积分非线性: | +/- 1 LSB |
| 分辨率: | 12 bit | 输入电压: | 2.5 V |
| 通道数量: | 9 Channel | 湿度敏感性: | Yes |
| 接口类型: | I2C | ADC 输入端数量: | 8 Input |
| 采样比: | 22.2 kS/s | 转换器数量: | 1 Converter |
| 输入类型: | Single-Ended | 工作电源电压: | 3.3 V |
| 结构: | SAR | Pd-功率耗散: | 12.6 mW |
| 模拟电源电压: | 2.8 V to 3.6 V | 电源电压-最大: | 3.3 V |
| 数字电源电压: | 1.65 V to 3.6 V | 电源电压-最小: | 3.3 V |
| SNR – 信噪比: | 71 dB | 类型: | S/H ADC |

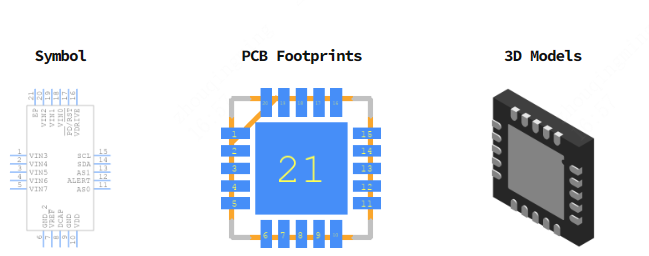

AD7291BCPZ引脚图
