AD7091R-8BCPZ
- 厂商名称ADI
- 元件分类模数转换器
- 中文描述模数转换器, 12 bit, 1 MSPS, 单端, 4线, Microwire, QSPI, 串行, SPI, 单, 2.7 V
- 英文描述8-Channel,1 MSPS,Ultralow Power,12-Bit ADC in 24-Lead TSSOP
- 数据手册AD7091R-8BCPZ数据手册Datasheet PDF
- 在线购买
AD7091R-8BCPZ概述
AD7091R-8系列是一款8通道、12位、超低功耗、逐次逼近模拟数字转换器(ADC)。AD7091R-8系列提供多达8个单端模拟输入通道，具有通道排序器，可通过预编程选择通道进行顺序转换。它采用先进的设计技术，可在高吞吐率下实现超低功耗。典型应用包括电池供电系统、个人数字助理、医疗仪器、移动通信、仪器仪表和控制系统、数据采集系统、光学传感器和诊断/监测功能。
宽工作范围：指定VDD为2.7V至5.25V
灵活的功率/吞吐率管理：正常模式1.4 mW，1MSPS
掉电模式：VDD=5.25V时为550nA（典型值），VDD=3V时为435nA（典型值）
1MSPS吞吐量，无延迟/管道延迟和INL：典型值±0.7LSB，最大值±1.0LSB
信噪比：10 KHz输入频率时为70 dB（典型值），总谐波失真（THD）：10 KHz输入频率时为-80 dB（典型值）
片上精确的2.5V基准电压，5ppm/°C典型漂移
兼容SPI/QSPI™/MICROWIRE™/DSP的数字接口和集成的可编程通道定序器
内置控制和监测应用功能以及可编程ALERT中断引脚
24引脚LFCSP封装
工作温度范围:-40到125°C
宽工作范围：指定VDD为2.7V至5.25V
灵活的功率/吞吐率管理：正常模式1.4 mW，1MSPS
掉电模式：VDD=5.25V时为550nA（典型值），VDD=3V时为435nA（典型值）
1MSPS吞吐量，无延迟/管道延迟和INL：典型值±0.7LSB，最大值±1.0LSB
信噪比：10 KHz输入频率时为70 dB（典型值），总谐波失真（THD）：10 KHz输入频率时为-80 dB（典型值）
片上精确的2.5V基准电压，5ppm/°C典型漂移
兼容SPI/QSPI™/MICROWIRE™/DSP的数字接口和集成的可编程通道定序器
内置控制和监测应用功能以及可编程ALERT中断引脚
24引脚LFCSP封装
工作温度范围:-40到125°C
AD7091R-8BCPZ中文参数
| 制造商: | Analog Devices Inc. | 最大工作温度: | + 125 ℃ |
| 产品种类: | 模数转换器 - ADC | DNL - 微分非线性: | 0.9 LSB |
| 系列: | AD7091R-8 | FPBW - 全功率频宽: | 1.5 MHz |
| 安装风格: | SMD/SMT | 增益误差: | 0.1 % FS |
| 封装 / 箱体: | LFCSP-24 | INL - 积分非线性: | 0.8 LSB |
| 分辨率: | 12 bit | 湿度敏感性: | Yes |
| 通道数量: | 8 Channel | 转换器数量: | 1 Converter |
| 接口类型: | 3-Wire, QSPI, SPI | Pd-功率耗散: | 2.8 mW |
| 采样比: | 1 MS/s | 产品类型: | ADCs - Analog to Digital Converters |
| 输入类型: | Single-Ended | 参考电压: | 2.5 V |
| 结构: | SAR | SFDR - 无杂散动态范围: | - 81 dB |
| 模拟电源电压: | 2.7 V to 5.25 V | 关闭: | Shutdown |
| 数字电源电压: | 1.8 V to 5.25 V | SINAD - 信噪和失真率: | 69 dB |
| SNR – 信噪比: | 70 dB | THD - 总谐波失真: | - 80 dB |
| 最小工作温度: | - 40 ℃ |

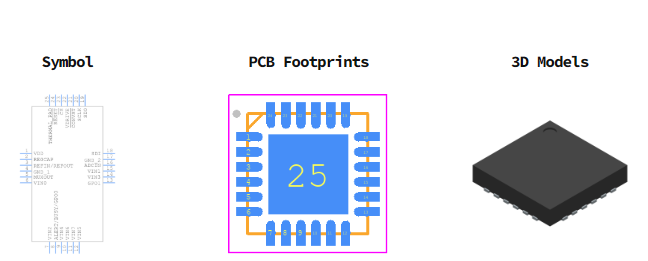

AD7091R-8BCPZ引脚图
