AD7414ARTZ-0500RL7
- 厂商名称ADI
- 元件分类温度传感器
- 中文描述温度传感器芯片,数字,-0.87至0.822°C,-40°C,125°C,SOT-23,6引脚
- 英文描述SMBus/I2C Digital Temperature Sensor in 6-Pin SOT with SMBus Alert and Over Temperature Pin
- 数据手册AD7414ARTZ-0500RL7数据手册Datasheet PDF
- 在线购买
AD7414ARTZ-0500RL7概述
AD7414是一款完整的温度监测系统。它包含一个带隙温度传感器和一个10位ADC，用于监测和数字化温度读数，分辨率为0.25℃。该器件提供一个2线串行接口，与SMBus和I²C接口兼容。在该器件中，片上寄存器可以用高温和低温极限进行编程，当超过编程极限时，开漏过温指示器输出（ALERT）变为有效。配置寄存器允许对ALERT输出的状态进行编程（高电平有效或低电平有效）。该输出可以作为中断或SMBus警报。它被广泛应用于硬盘驱动器、个人电脑、电子测试设备、办公设备、家用电器、过程控制、移动电话等应用。
在(IOUT=4mA)时，ALERT输出的饱和电压最大为0.8V
掉电电流为3μA
温度转换时间为29μs（典型值）
通过AS进行引脚可选寻址
过温指示器，SMBus警报功能
4个版本允许8个I²C地址
在3V时，温度误差为±2°C（典型值）
工作温度范围:-40°C到+125°C
在(IOUT=4mA)时，ALERT输出的饱和电压最大为0.8V
掉电电流为3μA
温度转换时间为29μs（典型值）
通过AS进行引脚可选寻址
过温指示器，SMBus警报功能
4个版本允许8个I²C地址
在3V时，温度误差为±2°C（典型值）
工作温度范围:-40°C到+125°C
AD7414ARTZ-0500RL7中文参数
| 制造商: | Analog Devices Inc. | 电源电压-最小: | 2.7 V |
| 产品种类: | 板上安装温度传感器 | 电源电压-最大: | 5.5 V |
| 输出类型: | Digital | 配置: | Local |
| 准确性: | +/- 0.5 ℃ | 分辨率: | 10 bit |
| 最小工作温度: | - 40 ℃ | 关闭: | Shutdown |
| 最大工作温度: | + 125 ℃ | 安装风格: | SMD/SMT |
| 封装 / 箱体: | SOT-23-6 | 工作电源电流: | 900 uA |
| 接口类型: | Serial | 系列: | AD7414 |

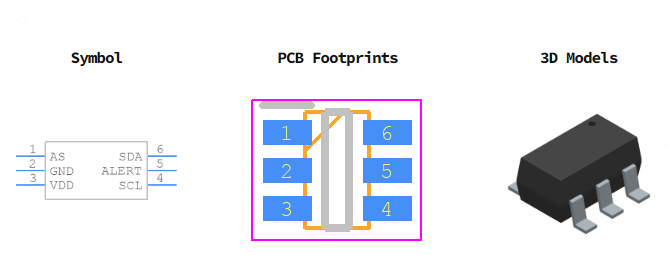

AD7414ARTZ-0500RL7引脚图
