AD654JRZ
- 厂商名称ADI
- 元件分类电压频率转换器
- 中文描述电压频率转换器,500 kHz,0Hz至500kHz,0.2%,4.5V至36V，±5V至±18V,NSOIC,8引脚<br />
- 英文描述<span>AD654JRZ,Voltage to Frequency Converter,Non-Synchronous,500kHz±0.4%FSR,8-Pin SOIC N</span>
- 数据手册AD654JRZ数据手册Datasheet PDF
- 在线购买
AD654JRZ概述
AD654是一款单片式V/F转换器，由一个输入放大器、一个精密振荡器系统和一个大电流输出级组成。它采用5V至36V单电源供电，静态电流消耗仅为2mA。与大多数V/F转换器不同，该器件提供方波输出，可驱动多达12个TTL负载、光耦合器、长电缆或类似负载。
满量程频率最高可达500KHz
所需外部元件数量最少
多功能输入放大器，双电源工作电压为±5V至±18V
负电流模式
正或负电压模式
输入失调电压为0.5mV typ
工作温度为-40°C至+85°C
封装样式为8引线SOIC-N
满量程频率最高可达500KHz
所需外部元件数量最少
多功能输入放大器，双电源工作电压为±5V至±18V
负电流模式
正或负电压模式
输入失调电压为0.5mV typ
工作温度为-40°C至+85°C
封装样式为8引线SOIC-N
AD654JRZ中文参数
| 制造商: | Analog Devices Inc. | 最小工作温度: | - 40 ℃ |
| 产品种类: | 电压频率转换及频率电压转换 | 最大工作温度: | + 85 ℃ |
| 系列: | AD654 | 安装风格: | SMD/SMT |
| 产品: | Voltage to Frequency Converters | 封装 / 箱体: | SOIC-8 |
| 全标度频率: | 500 kHz | 双重电源电压: | +/- 5 V to +/- 18 V |
| INL - 积分非线性: | +/- 0.4 % FSR | 最大双重电源电压: | +/- 18 V |
| 电源类型: | Dual | 最小双重电源电压: | +/- 5 V |

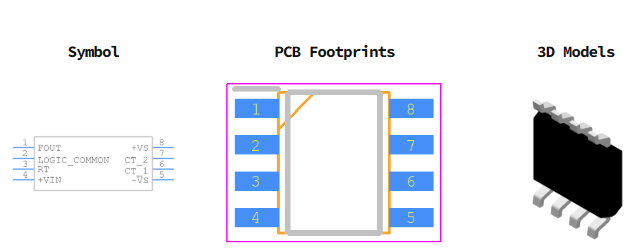

AD654JRZ引脚图
