AD8250ARMZ
- 厂商名称ADI
- 元件分类仪表放大器
- 中文描述仪器放大器,1放大器,70µV,25 V/µs,10 MHz,±5V至±15V,MSOP
- 英文描述AD8250ARMZ,Instrumention Amplifier,80dB CMRR,10-Pin MSOP
- 数据手册AD8250ARMZ数据手册Datasheet PDF
- 在线购买
AD8250ARMZ概述
AD8250是一款具有数字可编程增益的仪表放大器，具有高姆输入阻抗、低输出噪声和低失真，适合与传感器连接和驱动高采样率模数转换器(ADC)。它具有10MHz的高带宽、-110dB的低总谐波失真和615ns（最大值）至0.001%的快速沉淀时间。典型应用包括数据采集、生物医学分析、测试和测量。
可编程增益：1,2,5,10
数字或引脚可编程增益设置
宽电源范围从±5V到±15V
卓越的直流性能：CMRR高达98dB（最小值），G=10，增益漂移低至10ppm/°C（最大值）
低失调漂移为1.7μV/°C（最大），G=10
交流性能：615ns至0.0 01%（最大值）的快速车将时间和20V/µs（最小值）的高压摆率
1KHz时总谐波失真低至-110dB，频率范围内CMRR高至80dB，最低频率为50KHz
低噪声为18nV/√Hz，G=10（最大），功率低至4.1mA
10引脚MSOP封装
工作温度范围:-40°C到85°C
可编程增益：1,2,5,10
数字或引脚可编程增益设置
宽电源范围从±5V到±15V
卓越的直流性能：CMRR高达98dB（最小值），G=10，增益漂移低至10ppm/°C（最大值）
低失调漂移为1.7μV/°C（最大），G=10
交流性能：615ns至0.0 01%（最大值）的快速车将时间和20V/µs（最小值）的高压摆率
1KHz时总谐波失真低至-110dB，频率范围内CMRR高至80dB，最低频率为50KHz
低噪声为18nV/√Hz，G=10（最大），功率低至4.1mA
10引脚MSOP封装
工作温度范围:-40°C到85°C
AD8250ARMZ中文参数
| 制造商: | Analog Devices Inc. | 工作电源电流: | 4.1 mA |
| 产品种类: | 仪表放大器 | 最小工作温度: | - 40 ℃ |
| 系列: | AD8250 | 最大工作温度: | + 85 ℃ |
| 通道数量: | 1 Channel | 安装风格: | SMD/SMT |
| 3dB带宽: | 10 MHz | 封装 / 箱体: | MSOP-10 |
| SR - 转换速率 : | 25 V/us | 带宽: | 10 MHz |
| CMRR - 共模抑制比: | 98 dB | 双重电源电压: | +/- 15 V |
| Ib - 输入偏流: | 5 nA | 增益V/V: | 1 V/V to 10 V/V |
| Vos - 输入偏置电压 : | 200 uV | 工作电源电压: | +/- 5 V to +/- 15 V |
| 电源电压-最大: | 15 V | Vcm - 共模电压: | 5 V to 15 V |
| 电源电压-最小: | 5 V | 电压增益 dB: | 20 dB |

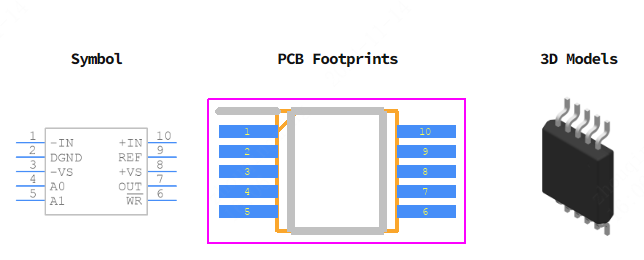

AD8250ARMZ引脚图
