AD637JRZ-R7
- 厂商名称ADI
- 元件分类专业电源管理
- 中文描述转换器,RMS至DC,0.5%,8 MHz,0°C,70°C,WSOIC,16引脚
- 英文描述Power Management Specialized-PMIC RMS-DC CONVERTER IC<br />
- 数据手册AD637JRZ-R7数据手册Datasheet PDF
- 在线购买
AD637JRZ-R7概述
AD637是一款完整的、高精度的、RMS-DC转换器。它可以计算出任何复杂波形的真实均方根值。它的性能在集成电路均方根-直流转换器中是前所未有的，在精度、带宽和动态范围方面可与分立和模块化技术相媲美。该器件可计算出任何复杂的交流（或交流加直流）输入波形的真正均方根、均方或绝对值，并给出一个等效的直流输出电压。波形的真实均方根值比平均整流信号更有用，因为它直接与信号的功率有关。统计信号的均方根值与信号的标准偏差有关。该设备的输入电路受到保护，不受超过电源水平的过载电压的影响。如果电源电压丢失，输入端不会被输入信号损坏。
（在25℃，测试频率=1kHz，VRMS，VS=±15V dc）时，非线性为FSR最大的0.04%
0.1%额外误差，峰值因子为3
在2V rms输入时，±3dB带宽为8MHz，在100mV rms时为600kHz
dB输出（60dB范围），失调电压为±1mV
芯片选择/断电功能允许模拟三态操作
静态电流从2.2mA降低至350µA
工作电压范围:±3.0V到±18V
在（2Kohm负载，至-VS，在25°C，测试频率=1kHz，VS=±15V dc）下，压摆率为5V/µs
输入电流为±2nA，工作温度为0℃至70℃
封装方式为16引脚SOIC-W
（在25℃，测试频率=1kHz，VRMS，VS=±15V dc）时，非线性为FSR最大的0.04%
0.1%额外误差，峰值因子为3
在2V rms输入时，±3dB带宽为8MHz，在100mV rms时为600kHz
dB输出（60dB范围），失调电压为±1mV
芯片选择/断电功能允许模拟三态操作
静态电流从2.2mA降低至350µA
工作电压范围:±3.0V到±18V
在（2Kohm负载，至-VS，在25°C，测试频率=1kHz，VS=±15V dc）下，压摆率为5V/µs
输入电流为±2nA，工作温度为0℃至70℃
封装方式为16引脚SOIC-W
AD637JRZ-R7中文参数
| 制造商: | Analog Devices Inc. | 输入电压 - 最小值: | - 8 V |
| 产品种类: | 专业电源管理 (PMIC) | 最大输出电压: | 12 V |
| 系列: | AD637 | 最小工作温度: | - 55 ℃ |
| 类型: | Converters | 最大工作温度: | + 125 ℃ |
| 安装风格: | SMD/SMT | 输入电流: | 2.2 mA |
| 封装 / 箱体: | SOIC-16 | 输入电压范围: | - 8 V to 8 V |
| 输出电流: | 6 mA | 工作电源电压: | 3 V to 18 V |
| 输入电压 - 最大值: | 8 V | 输出电压范围: | 0 V to 12 V |

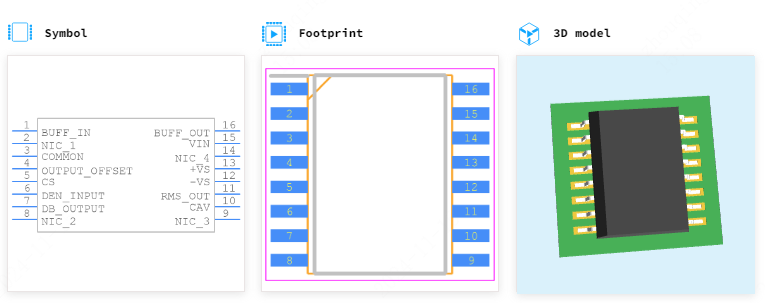

AD637JRZ-R7引脚图
