AD9832BRUZ-REEL
- 厂商名称ADI
- 元件分类数据采集ADC/DAC
- 中文描述直接数字合成器，波形发生器，2.97至5.25 V，25 MHz，-40至85℃，TSSOP-16
- 英文描述Data Acquisition ADCs/DACs-Specialised 10-BIT D/A CONVERTER ON A SINGL CHIP IC.
- 数据手册AD9832BRUZ-REEL数据手册Datasheet PDF
- 在线购买
AD9832BRUZ-REEL概述
AD9832是一款数控振荡器，在单个CMOS芯片上集成了相位累加器、正弦查找表和10位数模转换器(DAC)。提供相位调制和频率调制功能。频率精度可控制在40亿分之一。调制通过串行接口加载寄存器来实现。用户可通过掉电位在不使用AD9832时将其关机，功耗可降至5mW(5V)或3mW(3V)。典型应用包括频率激励/波形产生、频率相位调整和调制、低功率射频/通信系统、液体和气体流量测量、传感应用：接近、运动和缺陷检测、测试和医疗设备。
25MSPS额定更新速率（fmax）
片上SIN查找表
片上10位数模转换器
串行加载和断电选项
最小信噪比50dB，最大总谐波失真-53dBC
±1LSB典型积分非线性度和±0.5LSB典型差分非线性
1ms典型唤醒时间
SFDR窄带（±50KHz）最小为-72dBc，宽带（±2MHz）最小为-50dBc
16引脚TSSOP封装
工作温度范围:-40°C到85°C
25MSPS额定更新速率（fmax）
片上SIN查找表
片上10位数模转换器
串行加载和断电选项
最小信噪比50dB，最大总谐波失真-53dBC
±1LSB典型积分非线性度和±0.5LSB典型差分非线性
1ms典型唤醒时间
SFDR窄带（±50KHz）最小为-72dBc，宽带（±2MHz）最小为-50dBc
16引脚TSSOP封装
工作温度范围:-40°C到85°C
AD9832BRUZ-REEL中文参数
| 制造商: | Analog Devices Inc. | 通道数量: | 1 Channel |
| 产品种类: | 数据采集ADC/DAC – 专业 | 电源电压-最小: | 2.97 V |
| 系列: | AD9832 | 电源电压-最大: | 5.5 V |
| 安装风格: | SMD/SMT | 最小工作温度: | - 40 ℃ |
| 封装 / 箱体: | TSSOP-16 | 最大工作温度: | + 85 ℃ |
| 产品: | Direct Digital Syntheses | 接口类型: | Serial |
| 类型: | Waveform Generator | 转换器数量: | 1 Converter |
| 分辨率: | 10 bit | SNR – 信噪比: | 50 dB |

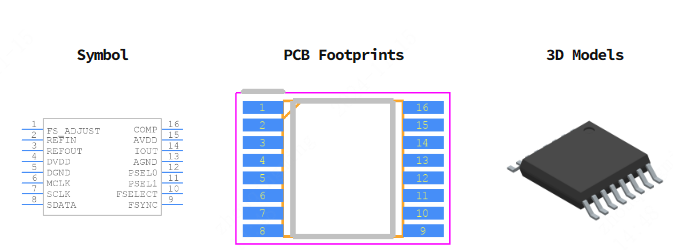

AD9832BRUZ-REEL引脚图
