AD7398BRZ

AD7398是一款四路串行输入、12位电压输出数模转换器(DAC)。这款单片DAC采用Analog Devices公司的CBCMOS工艺制造，成本低，易于在单电源或双电源系统中使用。应用的外部基准VREF决定满量程输出电压。有效的VREF值包括VSS<lt/>VREF<lt/>VDD，因此满量程输出选择范围很广。对于乘法应用，交流输入可大至±5VP。双缓冲串行数据接口通过串行数据输入（低电平有效SDI）、时钟（低电平有效CLK）和片选（低电平有效CS），提供与SPI和微控制器兼容的高速三线输入。一个通用的电平敏感、加载DAC选通（低电平有效LDAC）输入允许同时更新先前加载输入寄存器的所有DAC输出。典型应用包括汽车输出电压跨度、便携式通信、数字控制校准和PC外围设备。

可编程电源关断，3线串行SPI®兼容接口

内部上电复位，四个独立的轨至轨基准输入

双缓冲寄存器，可同时进行多通道DAC更新

相对精度最大为±1.5LSB（3V至5V±10%，VDD=5V，VSS=0V，VREF=+2.5V，-40°C<lt/>TA<lt/>+125°C）

差分非线性最大为±1LSB（单调，3V至5V±10%，VDD=5V，VSS=0V，-40<lt/>TA<lt/>125°C）

满量程电压误差最大为±2.5mV（数据=FFFFH，3V至5V±10%，VDD=5V，VSS=0V，-40<lt/>TA<lt/>125°C）

满量程温度系数为1.5ppm/°C typ（3V至5V±10%，VDD=5V，VSS=0V，VREF=+2.5V，-40°C<lt/>TA<lt/>+125°C）

时钟频率最大为11MHz（3V至5V±10%，VDD=5V，VSS=0V，VREF=+2.5V，-40°C<lt/>TA<lt/>+125°C）

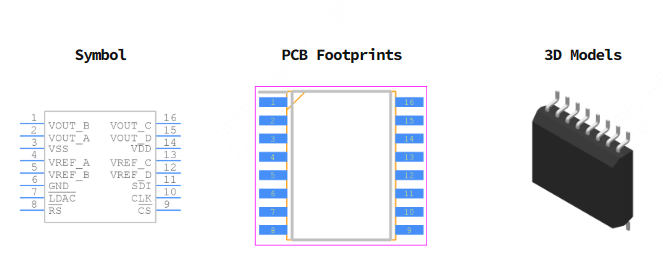

16引线SOIC-W封装

额定温度范围为-40°C至+125°C
