AD7175-8BCPZ-RL7
- 厂商名称ADI
- 元件分类模数转换器
- 中文描述模数转换器,增量总和型,24 bit,250 kSPS,差分,伪差分,S单端,Microwire,QSPI,SPI,单,2 V
- 英文描述Analog to Digital Converters-ADC 250ksps 8 input Sigma Delta ADC
- 数据手册AD7175-8BCPZ-RL7数据手册Datasheet PDF
- 在线购买
AD7175-8BCPZ-RL7概述
AD7175-8是一款用于低带宽输入的低噪声、快速沉淀、多路复用、8/16通道（全/伪差分）Σ-Δ模数转换器（ADC）。它的最大通道扫描速率为50KSPS(20µs)，可获得完全稳定的数据。AD7175-8集成了关键的模拟和数字信号调节块，允许用户为使用中的每个模拟输入通道配置单独的设置。用户可根据每个通道选择每种功能。模拟输入和外部基准输入上集成了真正的轨至轨缓冲器，可轻松驱动高阻抗输入。典型应用包括过程控制：PLC/DCS模块、温度和压力测量、医疗和科学多通道仪器以及色谱。
快速灵活的输出速率：5SPS至250KSPS
通道扫描数据速率为50KSPS/通道（20µs沉降）
性能：在250/2.5KSPS/20SPS和INL条件下，17.2/20.2/24无噪音位：±1ppm FSR
85dB滤波器抑制为50Hz和60Hz，50ms沉降时间
用户可配置I/P通道：8个全差分通道或16个单端通道，交叉点多路复用器
片上2.5V基准电压（±2 ppm/°C漂移）以及真正的轨至轨模拟和基准输入缓冲器
电源：AVDD1-AVSS=5V，AVDD2=IOVDD=2至5V（标称电压），AVDD1/AVSS为±2.5V分路供电
3线或4线串行数字接口（SCLK上的施密特触发器）SPI、QSPI、MICROWIRE、DSP兼容
40引脚LFCSP封装
工作温度范围:-40到105°C
快速灵活的输出速率：5SPS至250KSPS
通道扫描数据速率为50KSPS/通道（20µs沉降）
性能：在250/2.5KSPS/20SPS和INL条件下，17.2/20.2/24无噪音位：±1ppm FSR
85dB滤波器抑制为50Hz和60Hz，50ms沉降时间
用户可配置I/P通道：8个全差分通道或16个单端通道，交叉点多路复用器
片上2.5V基准电压（±2 ppm/°C漂移）以及真正的轨至轨模拟和基准输入缓冲器
电源：AVDD1-AVSS=5V，AVDD2=IOVDD=2至5V（标称电压），AVDD1/AVSS为±2.5V分路供电
3线或4线串行数字接口（SCLK上的施密特触发器）SPI、QSPI、MICROWIRE、DSP兼容
40引脚LFCSP封装
工作温度范围:-40到105°C
AD7175-8BCPZ-RL7中文参数
| 制造商: | Analog Devices Inc. | 接口类型: | 3-Wire, QSPI, SPI |
| 产品种类: | 模数转换器 - ADC | 最小工作温度: | - 40 ℃ |
| 系列: | AD7175-8 | 最大工作温度: | + 105 ℃ |
| 通道数量: | 8 Channel |

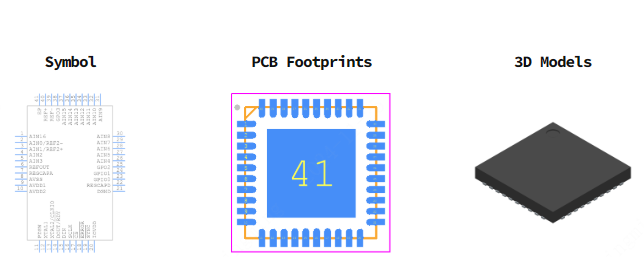

AD7175-8BCPZ-RL7引脚图
