AD7124-8BCPZ-RL7
- 厂商名称ADI
- 元件分类模数转换器
- 中文描述模数转换器, 24 bit, 19.2 kSPS, 差分, 伪差分, S单端, 3线，4线，Microwire，QSPI，串行，SPI, 单, 2.7 V<br />
- 英文描述<span style="color:#333333;font-family:Arial, Helvetica, sans-serif;font-size:13px;background-color:#FFFFFF;">ADC The AD7124-8 is an 8ch 24bit</span>
- 数据手册AD7124-8BCPZ-RL7数据手册Datasheet PDF
- 在线购买
AD7124-8BCPZ-RL7概述
AD7124-8是一款低功耗、低噪声、完全集成的模拟前端，适用于高精度测量应用。该器件包含一个低噪声、24位Σ-Δ模数转换器（ADC），可配置为8个差分输入或15个单端或伪差分输入。片内低增益级可确保小振幅信号直接接入模数转换器。AD7124-8的主要优点之一是用户可以灵活地采用三种集成电源模式之一。电流消耗、输出数据速率范围和均方根噪声可根据所选电源模式进行调整。该器件还提供多种滤波器选项，确保用户拥有最大程度的灵活性。典型应用包括温度测量、压力测量、工业过程控制、仪器仪表和智能变送器。
有效值噪声：低功率：1.17SPS时24nV rms，增益=128（典型值255µA）
中功率：2.34SPS时20nVrms，G=128（典型值355µA），全功率：9.4SPS时23nVrms，G=128（典型值930µA）
在所有功率模式下，高达22个无噪声位（增益=1）
输出数据速率：全功率：9.38SPS至19,200 SPS，中功率：2.34SPS至4800 SPS
输出数据速率：低功耗：1.17SPS至2400SPS
轨至轨模拟输入，用于增益<gt/>1和可编程增益（1至128）
以25SPS（单周期沉降）同时抑制50Hz/60Hz频率，并具有诊断功能
交叉点多路模拟输入：8路差分/15路伪差分输入
匹配的可编程激励电流，内部时钟振荡器，片上偏置电压发生器
32引脚LFCSP封装，工作温度范围为-40至125°C
有效值噪声：低功率：1.17SPS时24nV rms，增益=128（典型值255µA）
中功率：2.34SPS时20nVrms，G=128（典型值355µA），全功率：9.4SPS时23nVrms，G=128（典型值930µA）
在所有功率模式下，高达22个无噪声位（增益=1）
输出数据速率：全功率：9.38SPS至19,200 SPS，中功率：2.34SPS至4800 SPS
输出数据速率：低功耗：1.17SPS至2400SPS
轨至轨模拟输入，用于增益<gt/>1和可编程增益（1至128）
以25SPS（单周期沉降）同时抑制50Hz/60Hz频率，并具有诊断功能
交叉点多路模拟输入：8路差分/15路伪差分输入
匹配的可编程激励电流，内部时钟振荡器，片上偏置电压发生器
32引脚LFCSP封装，工作温度范围为-40至125°C
AD7124-8BCPZ-RL7中文参数
| 制造商: | Analog Devices Inc. | 模拟电源电压: | 2.9 V to 3.6 V |
| 产品种类: | 模数转换器 - ADC | 数字电源电压: | 2.9 V to 3.6 V |
| 系列: | AD7124-8 | 最小工作温度: | - 40 ℃ |
| 安装风格: | SMD/SMT | 最大工作温度: | + 125 ℃ |
| 封装 / 箱体: | LFCSP-32 | 湿度敏感性: | Yes |
| 分辨率: | 24 bit | 转换器数量: | 8 Converter |
| 通道数量: | 8 Channel | 输出类型: | Digital |
| 接口类型: | 3-Wire, 4-Wire, Microwire, QSPI, SPI | 产品类型: | ADCs - Analog to Digital Converters |
| 采样比: | 19.2 kS/s | 参考类型: | Internal |
| 输入类型: | Differential/Pseudo-Differential/Single-Ended | 参考电压: | 2.5 V |
| 结构: | Sigma-Delta | 关闭: | No Shutdown |

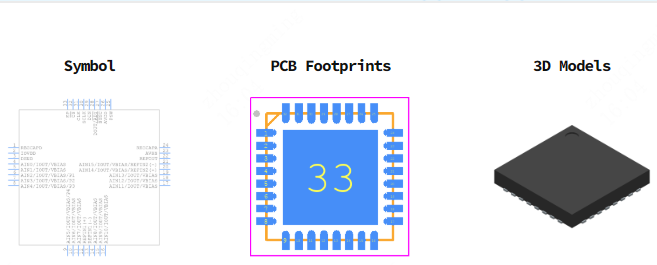

AD7124-8BCPZ-RL7引脚图
