AD590JH
- 厂商名称ADI
- 元件分类温度传感器
- 中文描述温度传感器芯片,模拟,±5°C,-55°C,150°C,TO-52,3引脚
- 英文描述Two Terminal IC Temperature Transducer
- 数据手册AD590JH数据手册Datasheet PDF
- 在线购买
AD590JH概述
AD590是一个2端子集成电路温度传感器，产生一个与绝对温度成比例的输出电流。该器件作为一个高阻抗的恒定电流调节器，通过1μA/K。芯片的薄膜电阻的激光微调被用来校准该器件在298.2K（25℃）时的298.2μA输出。它应该被用于任何低于150°C的温度传感应用，目前在这些应用中采用了传统的电温度传感器。单片集成电路的这种固有的低成本，加上消除了支持电路，使AD590成为许多温度测量情况下的一个有吸引力的选择。除温度测量外，应用还包括分立元件的温度补偿或校正、与绝对温度成比例的偏置、流速测量、液位检测和风速测量。它在遥感应用中特别有用。
由于其高阻抗电流输出，对长线上的电压降不敏感
输出特性也使其易于复用
电流可以通过CMOS多路复用器进行切换，或者电源电压可以通过逻辑门输出进行切换
探头兼容陶瓷传感器封装，传感器与外壳隔离
宽电源范围从4V到30V
25°C时，额定电流输出为298.2µA
温度范围:-55°C到150°C
3引脚TO-52封装
高输出阻抗（<gt/>10Mohm）对电源电压漂移有很好的抑制作用
由于其高阻抗电流输出，对长线上的电压降不敏感
输出特性也使其易于复用
电流可以通过CMOS多路复用器进行切换，或者电源电压可以通过逻辑门输出进行切换
探头兼容陶瓷传感器封装，传感器与外壳隔离
宽电源范围从4V到30V
25°C时，额定电流输出为298.2µA
温度范围:-55°C到150°C
3引脚TO-52封装
高输出阻抗（<gt/>10Mohm）对电源电压漂移有很好的抑制作用
AD590JH中文参数
| 制造商: | Analog Devices Inc. | 接口类型: | - |
| 产品种类: | 板上安装温度传感器 | 电源电压-最小: | 4 V |
| 输出类型: | Analog | 电源电压-最大: | 30 V |
| 准确性: | +/- 0.5 ℃ | 配置: | Remote |
| 最小工作温度: | - 55 ℃ | 关闭: | No Shutdown |
| 最大工作温度: | + 150 ℃ | 增益: | + 1 uA / K |
| 封装 / 箱体: | TO-52-3 | 系列: | AD590 |

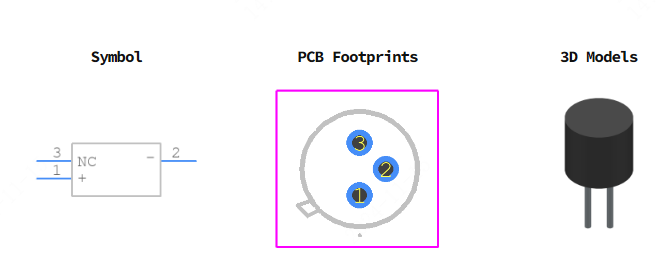

AD590JH引脚图
