AD669BRZ
- 厂商名称ADI
- 元件分类数模转换器
- 中文描述数模转换器,16 bit,并行,±13.5V至±16.5V,SOIC,28引脚
- 英文描述AD669BRZ,16 bit-Bit DAC 167ksps,Parallel,28-Pin SOIC W
- 数据手册AD669BRZ数据手册Datasheet PDF
- 在线购买
AD669BRZ概述
AD669是一款单片式16位DACPORT。它采用Analog Devices的BiMOS II工艺制造。该工艺允许在同一芯片上制造低功率CMOS逻辑功能和高精度双极线性电路。该器件芯片包括电流开关、解码逻辑、输出放大器、嵌入式齐纳基准和双缓冲锁存器。数据以并行的16位格式被载入该器件中。双缓冲锁存器结构消除了数据偏移误差，并为多DAC系统中的DAC提供了同步更新。
片上输出放大器
高稳定性嵌入式齐纳基准
输出噪音电压为120nV/√Hz（典型值）
15位随温度变化的单调性
快速40ns写入脉冲
单极或双极输出
低THD+N为0.009%
线性误差为±2LSB
增益TC最大为15ppm/°C
工作温度为-40°C至+85°C，封装样式为SOIC
片上输出放大器
高稳定性嵌入式齐纳基准
输出噪音电压为120nV/√Hz（典型值）
15位随温度变化的单调性
快速40ns写入脉冲
单极或双极输出
低THD+N为0.009%
线性误差为±2LSB
增益TC最大为15ppm/°C
工作温度为-40°C至+85°C，封装样式为SOIC
AD669BRZ中文参数
| 制造商: | Analog Devices Inc. | 最大工作温度: | + 85 ℃ |
| 产品种类: | 数模转换器- DAC | 安装风格: | SMD/SMT |
| 系列: | AD669 | 封装 / 箱体: | SOIC-28 |
| 分辨率: | 16 bit | 湿度敏感性: | Yes |
| 采样比: | 167 kS/s | 转换器数量: | 1 Converter |
| 通道数量: | 1 Channel | Pd-功率耗散: | 625 mW |
| 稳定时间: | 6 us | SNR – 信噪比: | 83 dB |
| 接口类型: | Parallel | 电源电压-最大: | 5.5 V |
| 最小工作温度: | - 40 ℃ | 电源电压-最小: | 4.5 V |

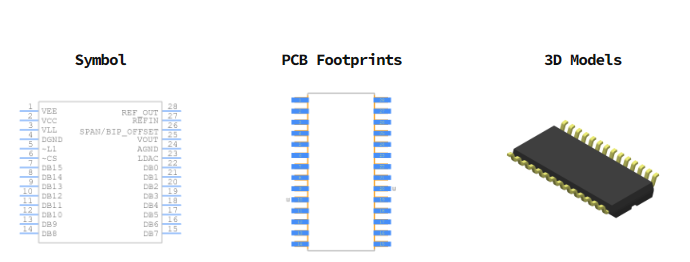

AD669BRZ引脚图
