AD7401YRWZ-REEL
- 厂商名称ADI
- 元件分类模数转换器
- 中文描述模数转换器,16 bit,差分,串行,单,3 V
- 英文描述Analog Devices AD7401YRWZ-REEL,16 bit Serial ADC,Differential Input,16-Pin SOIC W
- 数据手册AD7401YRWZ-REEL数据手册Datasheet PDF
- 在线购买
AD7401YRWZ-REEL概述
AD7401是一款二阶、Σ-Δ(Σ-Δ)调制器，可将模拟输入信号转换为高速、1位数据流，并基于Analog Devices,Inc.的iCoupler®技术实现片上数字隔离。典型应用包括交流电机控制、数据采集系统和A/D+光隔离器替代产品。
20MHz最大外部时钟速率
二阶调制器，16位无丢失代码
在16位时，±2LSB INL（典型值），3.5μV/°C最大失调漂移
板载数字隔离器和板载基准
在5.25V时，低功耗操作最大:20mA
安全和监管认证：UL认证：5000Vrms，1分钟，符合UL 1577标准
CSA组件验收通知#5A
VDE合格证书DIN V VDE V 0884-10(VDE V 0884-10):2006-12,VIORM=891V峰值
16引脚WSOIC封装
工作温度范围:-40到105°C
20MHz最大外部时钟速率
二阶调制器，16位无丢失代码
在16位时，±2LSB INL（典型值），3.5μV/°C最大失调漂移
板载数字隔离器和板载基准
在5.25V时，低功耗操作最大:20mA
安全和监管认证：UL认证：5000Vrms，1分钟，符合UL 1577标准
CSA组件验收通知#5A
VDE合格证书DIN V VDE V 0884-10(VDE V 0884-10):2006-12,VIORM=891V峰值
16引脚WSOIC封装
工作温度范围:-40到105°C
AD7401YRWZ-REEL中文参数
| 制造商: | Analog Devices Inc. | 最大工作温度: | + 105 ℃ |
| 产品种类: | 模数转换器 - ADC | DNL - 微分非线性: | +/- 0.9 LSB |
| 系列: | AD7401 | 增益误差: | +/- 2 mV |
| 安装风格: | SMD/SMT | INL - 积分非线性: | +/- 2 LSB |
| 封装 / 箱体: | SOIC-16 | 输入电压: | +/- 200 mV |
| 分辨率: | 16 bit | 湿度敏感性: | Yes |
| 通道数量: | 1 Channel | ADC 输入端数量: | 1 Input |
| 接口类型: | Serial | 转换器数量: | 1 Converter |
| 采样比: | 16 MS/s | 工作电源电压: | 5 V |
| 输入类型: | Differential | Pd-功率耗散: | 100 mW |
| 结构: | Sigma-Delta | 功耗: | 100 mW |
| SNR – 信噪比: | 80 dB | 电源电压-最大: | 5 V |
| 最小工作温度: | - 40 ℃ | 电源电压-最小: | 5 V |

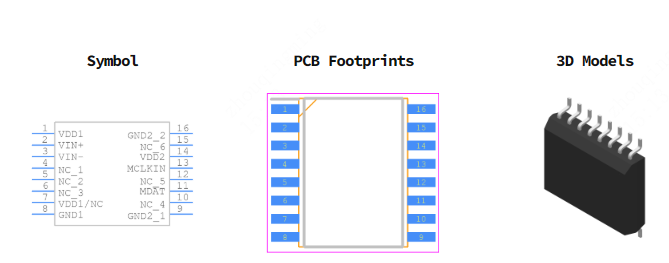

AD7401YRWZ-REEL引脚图
