TSC1021AIYPT
- 厂商名称ST意法半导体
- 元件分类电流灵敏放大器
- 中文描述电流检测放大器,高压侧,高压侧,800 kHz,TSSOP,8引脚,-40°C,125°C
- 英文描述High-Side Current Sense Amplifier TSSOP8 STMicroelectronics TSC1021AIYPT,Current Sensing Amplifier Single Analogue 8-Pin TSSOP
- 数据手册TSC1021AIYPT数据手册Datasheet PDF
- 在线购买
TSC1021AIYPT概述
TSC1021可测量高压侧并联电阻上的微小差分电压，并将其转换为接地参考输出电压。
TSC1021专为汽车条件而设计：负载突降保护（最高60 V）、反向电池保护（最高-32 V）、ESD保护（最高4 kV）和EMI性能内部滤波。
输入共模电压和电源电压是独立的：工作条件下，共模电压范围为2.8至30 V，绝对最大额定电压高达60 V，而TSC1021可由5 V独立电源线供电。
TSC1021采用微型TSSOP8封装，集成了一个缓冲器，可提供低阻抗输出，从而简化接口并避免精度损失。整个器件的电流消耗低于300µA。
TSC1021专为汽车条件而设计：负载突降保护（最高60 V）、反向电池保护（最高-32 V）、ESD保护（最高4 kV）和EMI性能内部滤波。
输入共模电压和电源电压是独立的：工作条件下，共模电压范围为2.8至30 V，绝对最大额定电压高达60 V，而TSC1021可由5 V独立电源线供电。
TSC1021采用微型TSSOP8封装，集成了一个缓冲器，可提供低阻抗输出，从而简化接口并避免精度损失。整个器件的电流消耗低于300µA。
TSC1021AIYPT中文参数
制造商:STMicroelectronics
产品种类:电流灵敏放大器
系列:TSC1021
通道数量:1 Channel
GBP-增益带宽产品:800 kHz
Vcm-共模电压:2.8 V to 30 V
CMRR-共模抑制比:90 dB
Ib-输入偏流:7 uA
Vos-输入偏置电压:1.5 mV
电源电压-最大:5.5 V
电源电压-最小:3.5 V
工作电源电流:450 uA
增益误差:2.5%
最小工作温度:-40℃
最大工作温度:+125℃
安装风格:SMD/SMT
封装/箱体:TSSOP-8
资格:AEC-Q100
准确性:15%
产品种类:电流灵敏放大器
系列:TSC1021
通道数量:1 Channel
GBP-增益带宽产品:800 kHz
Vcm-共模电压:2.8 V to 30 V
CMRR-共模抑制比:90 dB
Ib-输入偏流:7 uA
Vos-输入偏置电压:1.5 mV
电源电压-最大:5.5 V
电源电压-最小:3.5 V
工作电源电流:450 uA
增益误差:2.5%
最小工作温度:-40℃
最大工作温度:+125℃
安装风格:SMD/SMT
封装/箱体:TSSOP-8
资格:AEC-Q100
准确性:15%

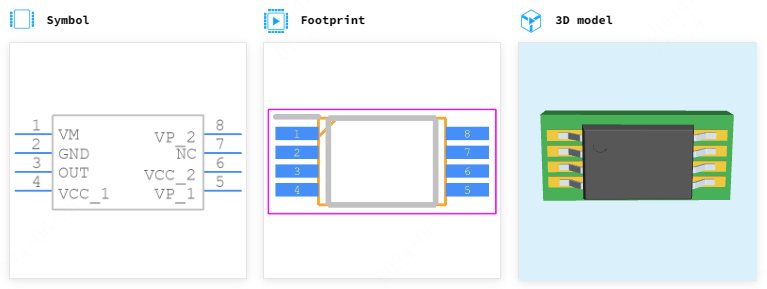

TSC1021AIYPT引脚图
