TPS70938DBVR
- 厂商名称TI德州仪器
- 元件分类线性稳压器
- 中文描述具有反向电流保护和使能功能的 150mA、30V、超低 IQ
- 英文描述<span><span> </span>150-mA 30-V ultra-low-Iq wide-input low-dropout (LDO) regulator with reverse current protection</span>
- 数据手册TPS70938DBVR数据手册Datasheet PDF
- 在线购买
TPS70938DBVR概述
PS709系列线性稳压器是设计用于功耗敏感类应用的超低静态电流器件。一个精密带隙和误差放大器在温度范围内的精度为2%。只有1µA的静态电流使得此器件成为由电池供电、要求非常小闲置状态功率耗散的常开系统的理想解决方案。为了增加安全性，这些器件还具有热关断、电流限制和反向电流保护功能。
关断模式通过将EN引脚拉为低电平进行使能。该模式的关断电流低至150nA（典型值）。
TPS70938DBVR采用SOT-23-5封装。
特性
超低IQ：1µA
反向电流保护
低I关断：150nA
输入电压范围：2.7 V至30 V
支持200mA峰值输出
在工作温度范围内的精度为2%
可提供固定输出电压：1.2 V至6.5 V
热关断保护和过流保护
关断模式通过将EN引脚拉为低电平进行使能。该模式的关断电流低至150nA（典型值）。
TPS70938DBVR采用SOT-23-5封装。
特性
超低IQ：1µA
反向电流保护
低I关断：150nA
输入电压范围：2.7 V至30 V
支持200mA峰值输出
在工作温度范围内的精度为2%
可提供固定输出电压：1.2 V至6.5 V
热关断保护和过流保护
TPS70938DBVR中文参数
制造商:Texas Instruments
产品种类:低压差稳压器
安装风格:SMD/SMT
封装/箱体:SOT-23-5
输出电压:3.8 V
输出电流:150 mA
输出端数量:1 Output
极性:Positive
静态电流:1 uA
输入电压（最小值）:2.7 V
输入电压（最大值）:30 V
PSRR/纹波抑制—典型值:80 dB
输出类型:Fixed
最小工作温度:-40℃
最大工作温度:+125℃
回动电压:300 mV
系列:TPS709
线路调整率:3 mV
负载调节:20 mV
工作电源电流:1 uA
产品种类:低压差稳压器
安装风格:SMD/SMT
封装/箱体:SOT-23-5
输出电压:3.8 V
输出电流:150 mA
输出端数量:1 Output
极性:Positive
静态电流:1 uA
输入电压（最小值）:2.7 V
输入电压（最大值）:30 V
PSRR/纹波抑制—典型值:80 dB
输出类型:Fixed
最小工作温度:-40℃
最大工作温度:+125℃
回动电压:300 mV
系列:TPS709
线路调整率:3 mV
负载调节:20 mV
工作电源电流:1 uA

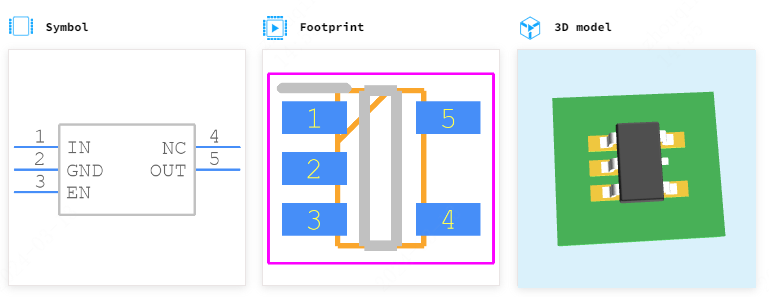

TPS70938DBVR引脚图
