OP177GSZ
- 厂商名称ADI
- 元件分类精密放大器
- 中文描述运算放大器, 单路, 1 放大器, 600 kHz, 0.3 V/µs, ± 3V 至 ± 18V, NSOIC, 8 引脚
- 英文描述OP177GSZ,Precision Operational Amplifier,8-Pin SOIC
- 数据手册OP177GSZ数据手册Datasheet PDF
- 在线购买
OP177GSZ概述
OP177是目前精度性能较高的运算放大器之一。失调电压在室温下的最大值仅为25μV。OP177的超低VOS结合出色的0.1μV/°C失调电压漂移最大值，无需进行外部VOS调节，从而可提高整个温度范围内的系统精度。
OP177在整个±10 V输出范围内的开环增益维持在12 V/μV。这款运算放大器的性能极其出色，例如CMRR最小值可达130 dB，PSRR最小值可达120 dB，电源电流最大值可达2 mA。诸多优异的规格参数可确保OP177在高闭环增益应用中的精确性能。
作为低噪声、双极性输入运算放大器，OP177也是斩波稳定放大器的经济替代方案。在提供斩波器级性能的同时，它没有噪声高、低频斩波器尖峰、物理尺寸过大、共模输入电压范围有限和外部储能电容器体积过大等常见问题。
OP177的温度范围为−40°C至+85°C扩展工业温度范围。该产品提供8引脚PDIP封装及节省空间的8引脚SOIC封装。
OP177在整个±10 V输出范围内的开环增益维持在12 V/μV。这款运算放大器的性能极其出色，例如CMRR最小值可达130 dB，PSRR最小值可达120 dB，电源电流最大值可达2 mA。诸多优异的规格参数可确保OP177在高闭环增益应用中的精确性能。
作为低噪声、双极性输入运算放大器，OP177也是斩波稳定放大器的经济替代方案。在提供斩波器级性能的同时，它没有噪声高、低频斩波器尖峰、物理尺寸过大、共模输入电压范围有限和外部储能电容器体积过大等常见问题。
OP177的温度范围为−40°C至+85°C扩展工业温度范围。该产品提供8引脚PDIP封装及节省空间的8引脚SOIC封装。
OP177GSZ中文参数
制造商:Analog Devices Inc.
产品种类:精密放大器
通道数量:1 Channel
GBP-增益带宽产品:600 kHz
SR-转换速率:300 mV/us
Vos-输入偏置电压:20 uV
Ib-输入偏流:2.8 nA
电源电压-最大:+/-22 V
电源电压-最小:+/-18 V
工作电源电流:1.6 mA
每个通道的输出电流:100 mA
CMRR-共模抑制比:140 dB
en-输入电压噪声密度:100 nV/sqrt Hz
封装/箱体:SOIC-8
安装风格:SMD/SMT
关闭:No Shutdown
最小工作温度:-40 C
最大工作温度:+85 C
系列:OP177
双重电源电压:+/-5 V,+/-9 V,+/-12 V,+/-15 V
输入电压范围—最大:14 V)
最大双重电源电压:+/-18 V
最大输入电阻:45 MOhms
最小双重电源电压:+/-3 V
Pd-功率耗散:500 mW(1/2 W)
PSRR-电源抑制比:120 dB
电压增益dB:135.56 dB
产品种类:精密放大器
通道数量:1 Channel
GBP-增益带宽产品:600 kHz
SR-转换速率:300 mV/us
Vos-输入偏置电压:20 uV
Ib-输入偏流:2.8 nA
电源电压-最大:+/-22 V
电源电压-最小:+/-18 V
工作电源电流:1.6 mA
每个通道的输出电流:100 mA
CMRR-共模抑制比:140 dB
en-输入电压噪声密度:100 nV/sqrt Hz
封装/箱体:SOIC-8
安装风格:SMD/SMT
关闭:No Shutdown
最小工作温度:-40 C
最大工作温度:+85 C
系列:OP177
双重电源电压:+/-5 V,+/-9 V,+/-12 V,+/-15 V
输入电压范围—最大:14 V)
最大双重电源电压:+/-18 V
最大输入电阻:45 MOhms
最小双重电源电压:+/-3 V
Pd-功率耗散:500 mW(1/2 W)
PSRR-电源抑制比:120 dB
电压增益dB:135.56 dB

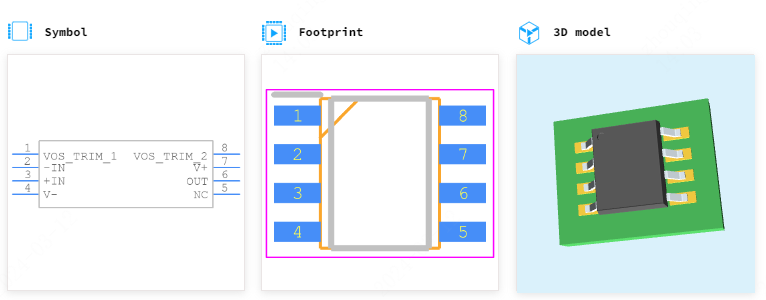

OP177GSZ引脚图
