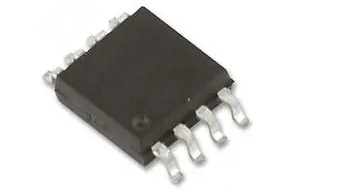

ADR421ARMZ-REEL7
- 厂商名称ADI
- 元件分类电压基准芯片
- 中文描述电压基准IC，10ppm/°C，2.5V，3mV，系列，MSOP-8，-40°C至125°C
- 英文描述Analog Devices ADR421ARMZ-REEL7,Series Voltage Reference 2.5V,0.12%15 V max.,8-Pin MSOP
- 数据手册ADR421ARMZ-REEL7数据手册Datasheet PDF
- 在线购买
ADR421ARMZ-REEL7概述
ADR421是一款超精确的低噪声电压基准。这是一款第二代额外植入式结型FET（XFET）电压基准，具有低噪声、高精度和出色的长期稳定性。它具有专利的温度漂移曲率校正技术和XFET技术，将电压随温度变化的非线性降到最低。XFET结构为带隙基准提供了卓越的精度和热滞后。这种电压基准广泛用于精密数据采集系统、高分辨率转换器、电池供电的仪器、便携式医疗仪器、工业过程控制系统、精密仪器、光网络控制电路等应用。
低噪音为0.1Hz至10Hz（在1.75μV p-p时）
工作温度范围:-40°C到+125°C
长期稳定性为50ppm/1000小时
负载调节为70ppm/mA
线路调节为35ppm/V
低磁滞为40ppm（典型值）
工作电压范围:4.5V到18V
输出电压范围为2.50V，初始精度为0.12%（在3mV时）
温度系数:10ppm/°C
封装方式为8引脚MSOP
低噪音为0.1Hz至10Hz（在1.75μV p-p时）
工作温度范围:-40°C到+125°C
长期稳定性为50ppm/1000小时
负载调节为70ppm/mA
线路调节为35ppm/V
低磁滞为40ppm（典型值）
工作电压范围:4.5V到18V
输出电压范围为2.50V，初始精度为0.12%（在3mV时）
温度系数:10ppm/°C
封装方式为8引脚MSOP
ADR421ARMZ-REEL7中文参数
制造商:Analog Devices Inc.
产品种类:参考电压
安装风格:SMD/SMT
封装/箱体:MSOP-8
参考类型:Series Precision References
输出电压:2.5 V
初始准确度:0.12%
温度系数:1 PPM/C
串联VREF—输入电压—最大值:18 V
分流电流—最大值:10 mA
最小工作温度:-40℃
最大工作温度:+125℃
系列:ADR421
准确性:70 ppm/mA
商标:Analog Devices
描述/功能:2.5 V XFET voltage reference
高度:0.85 mm
输入电压:4.5 V to 18 V
长度:3 mm
负载调节:70 ppm/mA
工作电源电流:500 uA
输出电流:10 mA
产品种类:参考电压
安装风格:SMD/SMT
封装/箱体:MSOP-8
参考类型:Series Precision References
输出电压:2.5 V
初始准确度:0.12%
温度系数:1 PPM/C
串联VREF—输入电压—最大值:18 V
分流电流—最大值:10 mA
最小工作温度:-40℃
最大工作温度:+125℃
系列:ADR421
准确性:70 ppm/mA
商标:Analog Devices
描述/功能:2.5 V XFET voltage reference
高度:0.85 mm
输入电压:4.5 V to 18 V
长度:3 mm
负载调节:70 ppm/mA
工作电源电流:500 uA
输出电流:10 mA

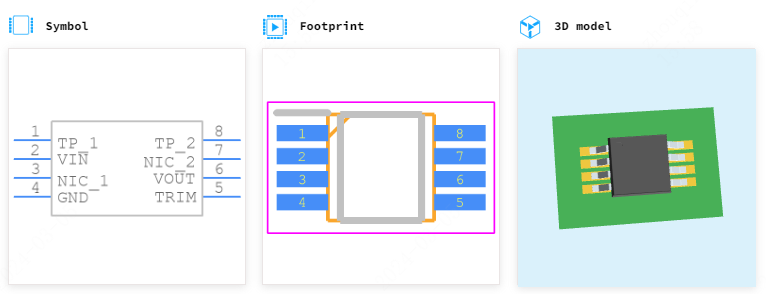

ADR421ARMZ-REEL7引脚图
