ADA4857-1YRZ
- 厂商名称ADI
- 元件分类运算放大器
- 中文描述运算放大器, 1 放大器, 750 MHz, 2.8 kV/µs, 4.5V 至 10.5V, NSOIC, 8 引脚
- 英文描述Low Noise Op Amp,750MHz Rail-Rail,5→10 V,8-Pin SOIC
- 数据手册ADA4857-1YRZ数据手册Datasheet PDF
- 在线购买
ADA4857-1YRZ概述
ADA4857是一款单位增益稳定的高速、电压反馈型放大器，具有低失真、低噪声与高压摆率。ADA4857的无杂散动态范围为-91 dBc 10 MHz，是诸如超声设备、自动测试设备、有源滤波器以及ADC驱动器等应用的理想选择。它基于ADI公司专有的下一代XFCB（超高速互补双极型）工艺与创新的架构，来实现高性能。
ADA4857具有850 MHz带宽、2800 V/µs压摆率、5 ns的至0.1%精度的建立时间，宽电源电压范围（5 V～10 V），使其成为要求宽动态范围、高精密度与高速度系统的理想选择。
ADA4857-1放大器采用3 mm×3 mm、8引脚LFCSP封装以及标准8引脚SOIC（R-8）封装。ADA4857-2采用4 mm×4 mm、16引脚LFCSP封装。LFCSP封装具有裸露焊盘，提供到印制电路板的低热阻路经，从而实现更高效的热量传输并增加了可靠性。ADA4857-1工作在扩展的工业温度范围（-40°C～+125°C），ADA4857-2工作在扩展的温度范围（-40°C～+105°C）。
应用
仪表
中频和基带放大器
有源滤波器
ADC驱动器
DAC缓冲器
ADA4857具有850 MHz带宽、2800 V/µs压摆率、5 ns的至0.1%精度的建立时间，宽电源电压范围（5 V～10 V），使其成为要求宽动态范围、高精密度与高速度系统的理想选择。
ADA4857-1放大器采用3 mm×3 mm、8引脚LFCSP封装以及标准8引脚SOIC（R-8）封装。ADA4857-2采用4 mm×4 mm、16引脚LFCSP封装。LFCSP封装具有裸露焊盘，提供到印制电路板的低热阻路经，从而实现更高效的热量传输并增加了可靠性。ADA4857-1工作在扩展的工业温度范围（-40°C～+125°C），ADA4857-2工作在扩展的温度范围（-40°C～+105°C）。
应用
仪表
中频和基带放大器
有源滤波器
ADC驱动器
DAC缓冲器
ADA4857-1YRZ中文参数
制造商:Analog Devices Inc.
产品种类:高速运算放大器
系列:ADA4857-1
通道数量:1 Channel
GBP-增益带宽产品:410 MHz
SR-转换速率:2.8 kV/us
电压增益dB:57 dB
CMRR-共模抑制比:-86 dB
每个通道的输出电流:50 mA
Ib-输入偏流:3.3 uA
Vos-输入偏置电压:2 mV
电源电压-最大:10.5 V
电源电压-最小:4.5 V
工作电源电流:5.5 mA
最小工作温度:-40℃
最大工作温度:+125℃
安装风格:SMD/SMT
封装/箱体:SOIC-8
en-输入电压噪声密度:4.4 nV/sqrt Hz
最大双重电源电压:+/-5.25 V
最小双重电源电压:+/-2.25 V
工作电源电压:4.5 V to 10 V
PSRR-电源抑制比:-62 dB
稳定时间:15 ns
关闭:No Shutdown
产品种类:高速运算放大器
系列:ADA4857-1
通道数量:1 Channel
GBP-增益带宽产品:410 MHz
SR-转换速率:2.8 kV/us
电压增益dB:57 dB
CMRR-共模抑制比:-86 dB
每个通道的输出电流:50 mA
Ib-输入偏流:3.3 uA
Vos-输入偏置电压:2 mV
电源电压-最大:10.5 V
电源电压-最小:4.5 V
工作电源电流:5.5 mA
最小工作温度:-40℃
最大工作温度:+125℃
安装风格:SMD/SMT
封装/箱体:SOIC-8
en-输入电压噪声密度:4.4 nV/sqrt Hz
最大双重电源电压:+/-5.25 V
最小双重电源电压:+/-2.25 V
工作电源电压:4.5 V to 10 V
PSRR-电源抑制比:-62 dB
稳定时间:15 ns
关闭:No Shutdown

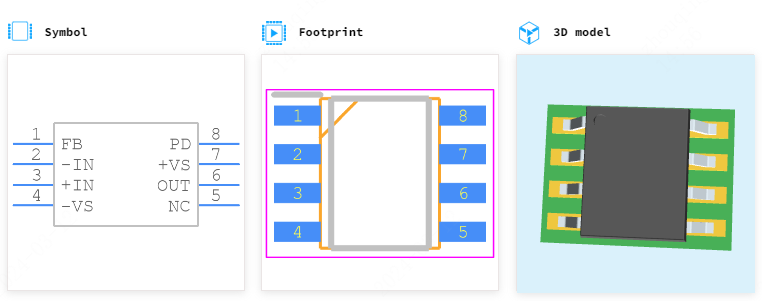

ADA4857-1YRZ引脚图
