ADM3065EARZ-R7
- 厂商名称ADI
- 元件分类RS-485接口IC
- 中文描述3.0 V 至 5.5 V、具有 ±12 kV IEC ESD 保护的半双工 50 Mbps RS-485 收发器<br /> <br />
- 英文描述3.0 V to 5.5 V,±12 kV IEC ESD Protected,Half Duplex 50 Mbps RS-485 Transceiver
- 数据手册ADM3065EARZ-R7数据手册Datasheet PDF
- 在线购买
ADM3065EARZ-R7概述
ADG726BSUZ-REEL为3.0 V至5.5 V、IEC静电放电(ESD)保护RS-485收发器，允许这些器件在收发器总线引脚上承受±12 kV接触放电，而不会发生闩锁或损坏。ADG726BSUZ-REEL具有VIO逻辑电源引脚，支持灵活的数字接口，能够在低至1.62 V电压下工作。
ADG726BSUZ-REEL适用于多点总线传输线路的高速、50 Mbps、双向数据通信。ADG726BSUZ-REEL具有1/4单位负载输入阻抗，允许一条总线最多连接128个收发器。ADG726BSUZ-REEL模型在500 kbps低数据速率下与ADG726BSUZ-REEL模型具有相同的所有特性，适合长电缆工作。
ADG726BSUZ-REEL均为半双工RS-485收发器，完全符合PROFIBUS®标准，在VCC≥4.5 V时增加了2.1 V总线差分电压。ADG726BSUZ-REEL均为全双工RS-485收发器选项。
RS-485收发器采用很多节省空间的封装，包括10引脚3 mm×3 mm引脚架构芯片级封装(LFCSP)、8引脚或10引脚3 mm×3 mm小型封装(MSOP)和8引脚或14引脚窄体标准小型封装(SOIC_N)三种封装。提供工作温度范围为−40°C至+125°C和−40°C至+85°C的型号。
热关断电路可防止总线竞争或输出短路导致的功耗过大。如果在故障条件下检测到内部驱动器电路的温度显著升高，此特性将强制驱动器输出进入高阻抗状态。
当接收器输入短路、开路或连接到端接传输线路并禁用所有驱动器时，ADG726BSUZ-REEL可保证逻辑高电平接收器输出。
应用
工业现场总线
过程控制
楼宇自动化
PROFIBUS网络
电机控制伺服驱动器和编解码器
ADG726BSUZ-REEL适用于多点总线传输线路的高速、50 Mbps、双向数据通信。ADG726BSUZ-REEL具有1/4单位负载输入阻抗，允许一条总线最多连接128个收发器。ADG726BSUZ-REEL模型在500 kbps低数据速率下与ADG726BSUZ-REEL模型具有相同的所有特性，适合长电缆工作。
ADG726BSUZ-REEL均为半双工RS-485收发器，完全符合PROFIBUS®标准，在VCC≥4.5 V时增加了2.1 V总线差分电压。ADG726BSUZ-REEL均为全双工RS-485收发器选项。
RS-485收发器采用很多节省空间的封装，包括10引脚3 mm×3 mm引脚架构芯片级封装(LFCSP)、8引脚或10引脚3 mm×3 mm小型封装(MSOP)和8引脚或14引脚窄体标准小型封装(SOIC_N)三种封装。提供工作温度范围为−40°C至+125°C和−40°C至+85°C的型号。
热关断电路可防止总线竞争或输出短路导致的功耗过大。如果在故障条件下检测到内部驱动器电路的温度显著升高，此特性将强制驱动器输出进入高阻抗状态。
当接收器输入短路、开路或连接到端接传输线路并禁用所有驱动器时，ADG726BSUZ-REEL可保证逻辑高电平接收器输出。
应用
工业现场总线
过程控制
楼宇自动化
PROFIBUS网络
电机控制伺服驱动器和编解码器
ADM3065EARZ-R7中文参数
制造商:Analog Devices Inc.
产品种类:RS-485接口IC
安装风格:SMD/SMT
封装/箱体:SOIC-8
系列:ADM3065E
功能:Transceiver
数据速率:50 Mb/s
激励器数量:1 Driver
接收机数量:1 Receiver
双工:Half Duplex
电源电压-最大:5.5 V
电源电压-最小:3 V
工作电源电流:107 mA
最小工作温度:-40℃
最大工作温度:+125℃
ESD保护:12 kV
输入电压:3 V to 5.5 V
工作电源电压:3 V to 5.5 V
输出电流:250 mA
传播延迟时间:9 ns
关闭:Shutdown
产品种类:RS-485接口IC
安装风格:SMD/SMT
封装/箱体:SOIC-8
系列:ADM3065E
功能:Transceiver
数据速率:50 Mb/s
激励器数量:1 Driver
接收机数量:1 Receiver
双工:Half Duplex
电源电压-最大:5.5 V
电源电压-最小:3 V
工作电源电流:107 mA
最小工作温度:-40℃
最大工作温度:+125℃
ESD保护:12 kV
输入电压:3 V to 5.5 V
工作电源电压:3 V to 5.5 V
输出电流:250 mA
传播延迟时间:9 ns
关闭:Shutdown

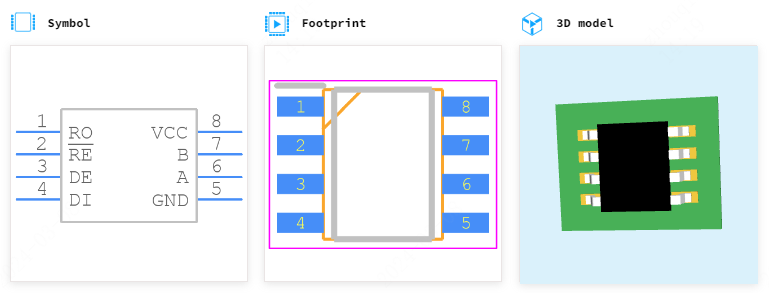

ADM3065EARZ-R7引脚图
