AD5667RBRMZ-2
- 厂商名称ADI
- 元件分类数模转换器
- 中文描述双通道、16位nanoDAC®，内置5 ppm/°C片内基准电压源和I2C®接口<br /> <div> <br /> </div>
- 英文描述2-Channel Serial DAC,250ksps,10-Pin MSOP
- 数据手册AD5667RBRMZ-2数据手册Datasheet PDF
- 在线购买
AD5667RBRMZ-2概述
AD5667是nanoDAC系列，分别是低功耗、双通道、16位缓冲电压输出数模转换器(DAC)，含有或不含片内基准电压源，采用2.7 V至5.5 V单电源供电，通过设计保证单调性，还有一个I2C兼容型串行接口。
AD5667R内置一个片内基准电压源。AD56x7RBCPZ内置一个1.25 V、5 ppm/°C基准电压源，满量程输出范围可达到2.5 V；AD56x7RBRMZ内置一个2.5 V、5 ppm/°C基准电压源，满量程输出范围可达到5 V。上电，时片内基准电压源关闭，因而可以用外部基准电压。内部基准电压源则通过软件写入启用。AD5667和AD5627需利用外部基准电压来设置DAC的输出范围。
AD56x7R/AD56x7内置一个上电复位电路，确保DAC输出上电至0 V并保持该电平，直到执行一次有效的写操作为止。此外还具有各通道独立省电特性，在省电模式下，器件在5 V时的功耗降至480 nA，并提供软件可选输出负载。在正常工作模式下，该器件具有低功耗特性，非常适合便携式电池供电设备。它内置片内精密输出放大器，能够实现轨到轨输出摆幅。
AD56x7R/AD56x7采用双线式I2C兼容型串行接口，能够以标准(100 kHz)、快速(400 kHz)及高速(3.4 MHz)三种模式工作。
应用
过程控制
数据采集系统
便携式电池供电仪表
数字增益和失调电压调整
可编程电压源和电流源
可编程衰减器
AD5667R内置一个片内基准电压源。AD56x7RBCPZ内置一个1.25 V、5 ppm/°C基准电压源，满量程输出范围可达到2.5 V；AD56x7RBRMZ内置一个2.5 V、5 ppm/°C基准电压源，满量程输出范围可达到5 V。上电，时片内基准电压源关闭，因而可以用外部基准电压。内部基准电压源则通过软件写入启用。AD5667和AD5627需利用外部基准电压来设置DAC的输出范围。
AD56x7R/AD56x7内置一个上电复位电路，确保DAC输出上电至0 V并保持该电平，直到执行一次有效的写操作为止。此外还具有各通道独立省电特性，在省电模式下，器件在5 V时的功耗降至480 nA，并提供软件可选输出负载。在正常工作模式下，该器件具有低功耗特性，非常适合便携式电池供电设备。它内置片内精密输出放大器，能够实现轨到轨输出摆幅。
AD56x7R/AD56x7采用双线式I2C兼容型串行接口，能够以标准(100 kHz)、快速(400 kHz)及高速(3.4 MHz)三种模式工作。
应用
过程控制
数据采集系统
便携式电池供电仪表
数字增益和失调电压调整
可编程电压源和电流源
可编程衰减器
AD5667RBRMZ-2中文参数
制造商:Analog Devices Inc.
产品种类:数模转换器-DAC
系列:AD5667R
分辨率:16 bit
采样比:250 kS/s
通道数量:2 Channel
稳定时间:4 us
输出类型:Voltage Buffered
接口类型:2-Wire,I2C
模拟电源电压:2.7 V to 5.5 V
数字电源电压:2.7 V to 5.5 V
最小工作温度:-40℃
最大工作温度:+105℃
安装风格:SMD/SMT
封装/箱体:MSOP-10
DNL-微分非线性:+/-1 LSB
INL-积分非线性:+/-12 LSB
转换器数量:2 Converter
Pd-功率耗散:5.75 mW
电源电压-最大:5.5 V
电源电压-最小:2.7 V
产品种类:数模转换器-DAC
系列:AD5667R
分辨率:16 bit
采样比:250 kS/s
通道数量:2 Channel
稳定时间:4 us
输出类型:Voltage Buffered
接口类型:2-Wire,I2C
模拟电源电压:2.7 V to 5.5 V
数字电源电压:2.7 V to 5.5 V
最小工作温度:-40℃
最大工作温度:+105℃
安装风格:SMD/SMT
封装/箱体:MSOP-10
DNL-微分非线性:+/-1 LSB
INL-积分非线性:+/-12 LSB
转换器数量:2 Converter
Pd-功率耗散:5.75 mW
电源电压-最大:5.5 V
电源电压-最小:2.7 V

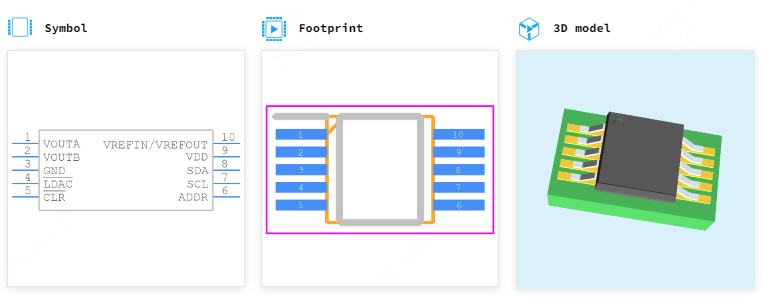

AD5667RBRMZ-2引脚图
