REF194ESZ-REEL
- 厂商名称ADI
- 元件分类电压基准芯片
- 中文描述电压基准IC，2ppm/°C，4.5V，0.044%，系列-固定，NSOIC-8，-40°C至85°C
- 英文描述Voltage References MICROPOWER VOLTAGE REF TAPE&REEL
- 数据手册REF194ESZ-REEL数据手册Datasheet PDF
- 在线购买
REF194ESZ-REEL概述
REF194是一款精密的微功率低压差（LDV）基准。它有一个精密的带隙电压基准，采用专利的温度漂移曲率校正电路和激光微调高度稳定的薄膜电阻，以达到非常低的温度系数和高初始精度。它主要用于便携式仪器、ADC和DAC、智能传感器、太阳能供电的应用、环路电流供电的仪器等应用。
标称输出电压范围为4.50V
高输出电流为30mA
低电源电流（最大45μA）
睡眠模式最大为15μA
低压差电压，工作温度范围为-40°C至+85°C
短路保护
初始精度为4.498V至4.502V（在25℃）
线路调节为2ppm/V至4ppm/V（在25°C）
负载调节为2ppm/mA至4ppm/mA（在25°C）
封装方式为8引脚NSOIC
标称输出电压范围为4.50V
高输出电流为30mA
低电源电流（最大45μA）
睡眠模式最大为15μA
低压差电压，工作温度范围为-40°C至+85°C
短路保护
初始精度为4.498V至4.502V（在25℃）
线路调节为2ppm/V至4ppm/V（在25°C）
负载调节为2ppm/mA至4ppm/mA（在25°C）
封装方式为8引脚NSOIC
REF194ESZ-REEL中文参数
制造商:Analog Devices Inc.
产品种类:参考电压
安装风格:SMD/SMT
封装/箱体:SOIC-8
参考类型:Series Precision References
输出电压:4.5 V
初始准确度:0.04%
温度系数:5 PPM/C
串联VREF—输入电压—最大值:18 V
分流电流—最大值:30 mA
最小工作温度:-40℃
最大工作温度:+85℃
系列:REF194
准确性:4 PPM/mA
商标:Analog Devices
开发套件:EVAL-CN0209-SDPZ
高度:1.5 mm(Max)
输入电压:18 V
长度:5 mm(Max)
负载调节:4 PPM/mA
输出电流:30 mA
产品种类:参考电压
安装风格:SMD/SMT
封装/箱体:SOIC-8
参考类型:Series Precision References
输出电压:4.5 V
初始准确度:0.04%
温度系数:5 PPM/C
串联VREF—输入电压—最大值:18 V
分流电流—最大值:30 mA
最小工作温度:-40℃
最大工作温度:+85℃
系列:REF194
准确性:4 PPM/mA
商标:Analog Devices
开发套件:EVAL-CN0209-SDPZ
高度:1.5 mm(Max)
输入电压:18 V
长度:5 mm(Max)
负载调节:4 PPM/mA
输出电流:30 mA

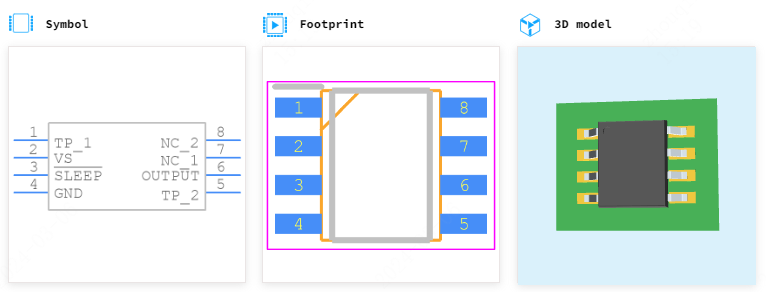

REF194ESZ-REEL引脚图
