ADG5412BFBRUZ
- 厂商名称ADI
- 元件分类模拟开关IC
- 中文描述模拟开关, 4通道, SPST-常闭, TSSOP-16
- 英文描述Analog Switch Quad SPST TSSOP16
- 数据手册ADG5412BFBRUZ数据手册Datasheet PDF
- 在线购买
ADG5412BFBRUZ概述
ADG5412BF包含四个独立控制的单刀单掷(SPST)开关。这四个开关在逻辑1输入时接通。每个开关接通时在两个方向上的导通效果相同，每个开关的输入信号范围可扩展至电源。在整个工作电源范围内，数字输入与3V逻辑输入兼容。没有电源时，开关保持关闭状态，开关输入为高阻抗。在正常工作条件下，如果任何开关引脚上的类比输入信号电平超过VDD或VSS的阈值电压VT，开关就会关闭。应用包括类比输入/输出模块、过程控制/分布式控制系统、数据采集、仪表航空电子设备、自动测试设备、通信系统、继电器替换。
在任何情况下均不会发生闩锁效应
源极和漏极引脚过压检测
数字输入不存在时的已知状态
带数字输出的过压检测指示开关的工作状态
典型导通电阻RON为10欧姆（VS=±10V，IS=-10mA，+25°C）
典型-3dB带宽为270MHz（RL=50欧姆，CL=5pF，+25°C）
额定工作温度范围为-40至+125°C
16引线薄型收缩小外形封装[TSSOP］
在任何情况下均不会发生闩锁效应
源极和漏极引脚过压检测
数字输入不存在时的已知状态
带数字输出的过压检测指示开关的工作状态
典型导通电阻RON为10欧姆（VS=±10V，IS=-10mA，+25°C）
典型-3dB带宽为270MHz（RL=50欧姆，CL=5pF，+25°C）
额定工作温度范围为-40至+125°C
16引线薄型收缩小外形封装[TSSOP］
ADG5412BFBRUZ中文参数
制造商:Analog Devices Inc.
产品种类:模拟开关IC
安装风格:SMD/SMT
封装/箱体:TSSOP-16
通道数量:4 Channel
配置:4 x SPST
导通电阻—最大值:11 Ohms
电源电压-最小:9 V
电源电压-最大:40 V
最小双重电源电压:+/-9 V
最大双重电源电压:+/-22 V
运行时间—最大值:202 ns
空闲时间—最大值:145 ns
最小工作温度:-40℃
最大工作温度:+125℃
系列:ADG5412BF
Pd-功率耗散:1 mW
电源电流—最大值:55 uA
产品种类:模拟开关IC
安装风格:SMD/SMT
封装/箱体:TSSOP-16
通道数量:4 Channel
配置:4 x SPST
导通电阻—最大值:11 Ohms
电源电压-最小:9 V
电源电压-最大:40 V
最小双重电源电压:+/-9 V
最大双重电源电压:+/-22 V
运行时间—最大值:202 ns
空闲时间—最大值:145 ns
最小工作温度:-40℃
最大工作温度:+125℃
系列:ADG5412BF
Pd-功率耗散:1 mW
电源电流—最大值:55 uA

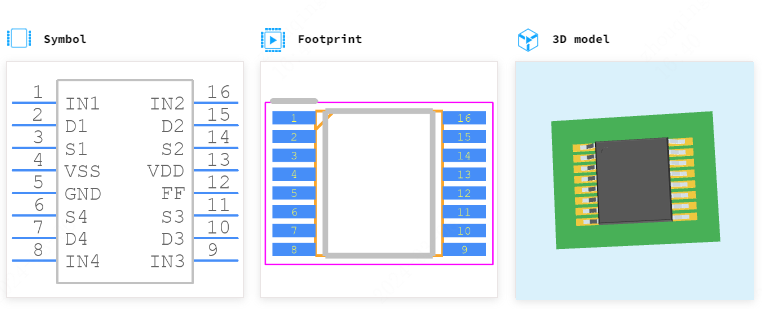

ADG5412BFBRUZ引脚图
