OP291GSZ

厂商名称ADI
元件分类运算放大器
中文描述运算放大器, 2 放大器, 3 MHz, 0.5 V/µs, 2.7V 至 12V, NSOIC, 8 引脚
英文描述Operational Amplifier,Rail-to-Rail I/O,2 Amplifier,3 MHz,0.5 V/µs,2.7V to 12V,NSOIC,8 Pins
数据手册OP291GSZ数据手册Datasheet PDF
在线购买

OP291GSZ概述

OP291是双通道、微功耗、单电源、3 MHz带宽放大器，具有轨到轨输入与输出特性。所有器件均保证可采用3 V单电源和±5 V双电源工作。

OP191系列采用ADI公司的CBCMOS工艺制造，具有独特的输入级，输入电压可以安全地超过任一电源电压10 V，而不会发生相位翻转或闩锁。输出电压摆幅可以达到电源电压的数毫伏范围内，并且可以持续提供吸电流或源电流，直到输出电压与电源电压相等。

具体应用包括便携式电信设备、电源控制与保护，以及具有宽输出范围的传感器接口。要求采用轨到轨输入放大器的传感器包括霍尔效应传感器、压电传感器和阻性传感器。

利用轨到轨输入和输出摆幅，设计人员可以在单电源系统中构建多级滤波器，并保持高信噪比。

OP291的额定温度范围为-40°C至+125°C扩展工业温度范围。OP291GSZ采用SOIC-8封装。

特性

单电源供电：2.7 V至12 V

宽输入电压范围

轨到轨输出摆幅

低电源电流：每个放大器300µA

宽带宽：3 MHz

压摆率：0.5 V/µs

低失调电压:700µV

无反相

OP291GSZ中文参数

制造商:Analog Devices Inc.

产品种类:运算放大器-运放

通道数量:2 Channel

GBP-增益带宽产品:3 MHz

SR-转换速率:400 mV/us

Vos-输入偏置电压:700 uV

Ib-输入偏流:65 nA

电源电压-最大:12 V,+/-6 V

电源电压-最小:2.7 V,+/-1.35 V

工作电源电流:800 uA

每个通道的输出电流:11 nA

CMRR-共模抑制比:90 dB

en-输入电压噪声密度:42 nV/sqrt Hz

封装/箱体:SOIC-8

安装风格:SMD/SMT

关闭:No Shutdown

最小工作温度:-40℃

最大工作温度:+125℃

系列:OP291

双重电源电压:+/-3 V,+/-5 V

In—输入噪声电流密度:0.8 pA/sqrt Hz

输入类型:Rail-to-Rail

最大双重电源电压:+/-6 V

最小双重电源电压:+/-1.35 V

工作电源电压:3 V,5 V,9 V

输出类型:Rail-to-Rail

PSRR-电源抑制比:80 dB

子类别:Amplifier ICs

电源类型:Single,Dual

技术:Bipolar

类型:General Purpose Amplifier

电压增益dB:96.9 dB

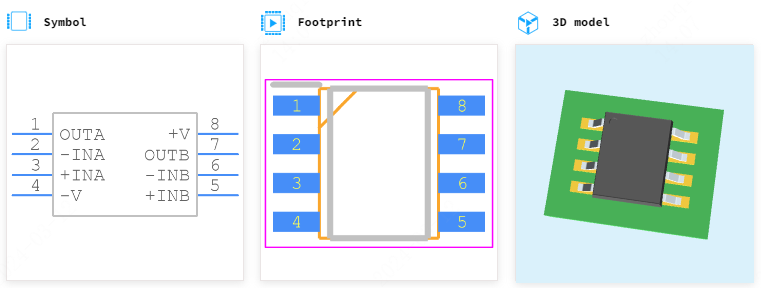

OP291GSZ引脚图
