AD8620ARZ-REEL7
- 厂商名称ADI
- 元件分类运算放大器
- 中文描述运算放大器, 2 放大器, 25 MHz, 60 V/µs, ± 5V 至 ± 13V, NSOIC, 8 引脚
- 英文描述Precision Amplifiers Low Inpt Bias Crnt WdeBW JFET Prec Dual
- 数据手册AD8620ARZ-REEL7数据手册Datasheet PDF
- 在线购买
AD8620ARZ-REEL7概述
AD8620高精度双通道JFET输入放大器，具有超低失调电压和漂移、极低输入电压和电流噪声、极低输入偏置电流和宽带宽等特性。与其它许多JFET放大器不同，AD8610的输入偏置电流在整个工作温度范围内都很低。AD8610能够以同相单位增益稳定驱动1000 pF以上的容性负载，在更高噪声增益时则可以轻松驱动更大的容性负载。即使具有1 kΩ负载，AD8610的摆幅也能达到电源电压的1.2 V范围内，从而在有限的电源电压下也能获得最大的动态范围。在反相或同相增益配置中，输出压摆率均为50 V/µs，达到0.01%精度的建立时间不到600 ns。
AD8620的具体应用包括：电子仪器仪表；ATE放大、缓冲和积分器电路；CAT/MRI/超声医疗仪器仪表；仪器级光电二极管放大；快速精密滤波器(包括PLL滤波器)；以及高质量音频。
特性
低噪声：6 nV/√Hz
低失调电压：100µV(最大值)
低输入偏置电流：10 pA(最大值)
快速建立：0.01%建立时间为600 ns
低失真
单位增益稳定
无反相
双电源供电：±5 V至±13 V
AD8620ARZ-REEL7中文参数
制造商:Analog Devices Inc.
产品种类:精密放大器
通道数量:2 Channel
GBP-增益带宽产品:25 MHz
SR-转换速率:50 V/us
Vos-输入偏置电压:85 uV
Ib-输入偏流:10 pA
电源电压-最大:27 V,+/-13 V
电源电压-最小:10 V,+/-5 V
工作电源电流:7 mA
每个通道的输出电流:45 mA
CMRR-共模抑制比:95 dB
en-输入电压噪声密度:6 nV/sqrt Hz
封装/箱体:SOIC-8
安装风格:SMD/SMT
关闭:No Shutdown
最小工作温度:-40℃
最大工作温度:+125℃
系列:AD8620
双重电源电压:+/-9 V,+/-12 V
最大双重电源电压:+/-13 V
最小双重电源电压:+/-5 V
工作电源电压:10 V to 27 V
PSRR-电源抑制比:110 dB
电压增益dB:105.11 dB
产品种类:精密放大器
通道数量:2 Channel
GBP-增益带宽产品:25 MHz
SR-转换速率:50 V/us
Vos-输入偏置电压:85 uV
Ib-输入偏流:10 pA
电源电压-最大:27 V,+/-13 V
电源电压-最小:10 V,+/-5 V
工作电源电流:7 mA
每个通道的输出电流:45 mA
CMRR-共模抑制比:95 dB
en-输入电压噪声密度:6 nV/sqrt Hz
封装/箱体:SOIC-8
安装风格:SMD/SMT
关闭:No Shutdown
最小工作温度:-40℃
最大工作温度:+125℃
系列:AD8620
双重电源电压:+/-9 V,+/-12 V
最大双重电源电压:+/-13 V
最小双重电源电压:+/-5 V
工作电源电压:10 V to 27 V
PSRR-电源抑制比:110 dB
电压增益dB:105.11 dB

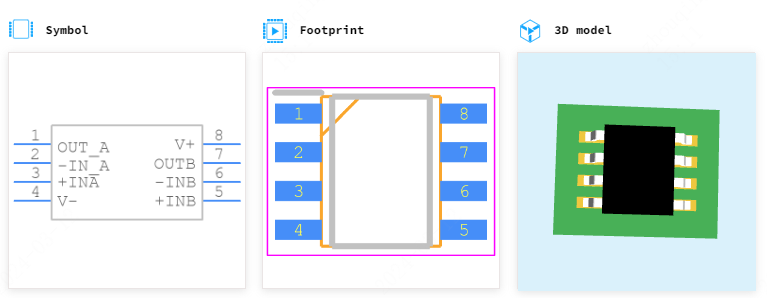

AD8620ARZ-REEL7引脚图
