ADUM2402CRWZ-RL
- 厂商名称ADI
- 元件分类数字隔离器
- 中文描述数字隔离器,4放大器,2.7 V,5.5 V,WSOIC,16引脚,120 Mbps
- 英文描述Quad-Channel Digital Isolator<span> </span>
- 数据手册ADUM2402CRWZ-RL数据手册Datasheet PDF
- 在线购买
ADUM2402CRWZ-RL概述
ADUM2402是一款四通道数字隔离器。它是一个基于Analog Devices,Inc.,iCoupler®技术的4通道数字隔离器。这种隔离元件具有出色的性能特点，优于光耦器件等替代品。典型的光耦合器有着对不确定的电流传输比、非线性传输功能以及温度和寿命影响的担忧，在简单的冰耦合器数字接口和稳定的性能特征下被消除了。icoupler在可比的信号数据率下以光耦合器的十分之一到六分之一的功率运行。这种隔离器广泛用于通用高压多通道隔离、医疗设备、电机驱动、电源等应用。它通过了UL的认证：根据UL 1577，5000V rms，1分钟、CSA元件验收通知5A、IEC 60601-1：250V rms（加强型），IEC 60950-1：400V rms（加强型）。
低功耗操作，双向通信，输出启用功能
3V至5V电平转换，高温操作为105°C
高共模瞬态抗扰>25kV/µs
工作温度范围:-40°C到+105°C
最大传播延迟为32ns（5V），最大脉宽失真为2ns
最大数据速率为90Mbps
VDD1侧的输入数为2，VDD2侧的输入数为2
封装方式为16引脚WSOIC
电源电压范围:2.7V到5.5V
采用高速CMOS和单片空芯变压器技术制成
低功耗操作，双向通信，输出启用功能
3V至5V电平转换，高温操作为105°C
高共模瞬态抗扰>25kV/µs
工作温度范围:-40°C到+105°C
最大传播延迟为32ns（5V），最大脉宽失真为2ns
最大数据速率为90Mbps
VDD1侧的输入数为2，VDD2侧的输入数为2
封装方式为16引脚WSOIC
电源电压范围:2.7V到5.5V
采用高速CMOS和单片空芯变压器技术制成
ADUM2402CRWZ-RL中文参数
制造商:Analog Devices Inc.
产品种类:数字隔离器
系列:ADUM2402
安装风格:SMD/SMT
封装/箱体:SOIC-16
通道数量:4 Channel
极性:Unidirectional
数据速率:120 Mb/s
绝缘电压:5000 Vrms
隔离类型:Magnetic Coupling
电源电压-最大:5.5 V
电源电压-最小:2.7 V
工作电源电流:44 mA
传播延迟时间:27 ns
最小工作温度:-40℃
最大工作温度:+105℃
最大下降时间:3 ns(Typ)
最大上升时间:3 ns(Typ)
工作电源电压:5.5 V
产品类型:Digital Isolators
脉冲宽度:1000 ns
产品种类:数字隔离器
系列:ADUM2402
安装风格:SMD/SMT
封装/箱体:SOIC-16
通道数量:4 Channel
极性:Unidirectional
数据速率:120 Mb/s
绝缘电压:5000 Vrms
隔离类型:Magnetic Coupling
电源电压-最大:5.5 V
电源电压-最小:2.7 V
工作电源电流:44 mA
传播延迟时间:27 ns
最小工作温度:-40℃
最大工作温度:+105℃
最大下降时间:3 ns(Typ)
最大上升时间:3 ns(Typ)
工作电源电压:5.5 V
产品类型:Digital Isolators
脉冲宽度:1000 ns

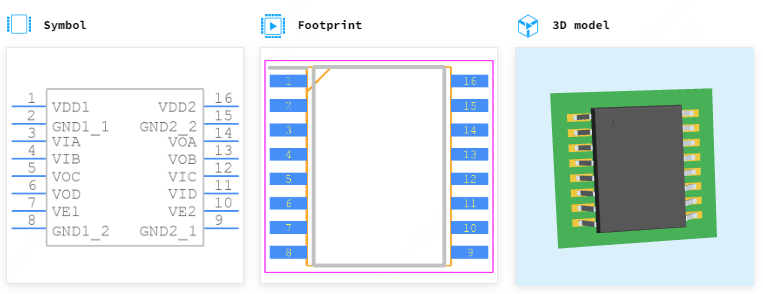

ADUM2402CRWZ-RL引脚图
