ADG824BCPZ-REEL7
- 厂商名称ADI
- 元件分类模拟开关IC
- 中文描述模拟开关,2-通道,SPDT,LFCSP
- 英文描述Analog Switch ICs Dual 2:1 mux,1.6V-4.2V,Ron<1ohm
- 数据手册ADG824BCPZ-REEL7数据手册Datasheet PDF
- 在线购买
ADG824BCPZ-REEL7概述
ADG824是一款低压CMOS器件，包含两个可独立选择的单刀双掷(SPDT)开关。该器件在整个温度范围内具有小于0.85 ohm的超低导通电阻。它完全符合3.3V、2.5V和1.8V电源工作要求。每个开关在导通时双向导电性能相同，输入信号范围可延伸至电源。该器件具有先断后连的开关动作。器件的低导通电阻使其成为音频开关的理想选择。此外，该器件的数据传输速率为180Mbps，适用于USB低速（1.5Mbps）和全速（12Mbps）数据交换。它可用于手机、PDA、MP3播放器、电源路由、电池供电系统、PCMCIA卡、调制解调器、音频和视频信号路由、通信系统等应用。
0.5ohm典型导通电阻
1.65V到3.6V单电源供电
连续高电流承载能力为300mA
轨至轨开关操作
快速开关时间20ns
典型的功耗为0.1µW
在（R9RL=50 ohm,CL=5pF）时，90MHz典型-3dB带宽
在（RL=33 ohm，f=20Hz至20KHz，VS=2V p-p）时，总谐波失真为0.06%（典型值）
工作温度:-40°C到+85°C
封装方式为10引脚框架芯片级封装[LFCSP-UQ]
0.5ohm典型导通电阻
1.65V到3.6V单电源供电
连续高电流承载能力为300mA
轨至轨开关操作
快速开关时间20ns
典型的功耗为0.1µW
在（R9RL=50 ohm,CL=5pF）时，90MHz典型-3dB带宽
在（RL=33 ohm，f=20Hz至20KHz，VS=2V p-p）时，总谐波失真为0.06%（典型值）
工作温度:-40°C到+85°C
封装方式为10引脚框架芯片级封装[LFCSP-UQ]
ADG824BCPZ-REEL7中文参数
制造商:Analog Devices Inc.
产品种类:模拟开关IC
安装风格:SMD/SMT
封装/箱体:LFCSP-10
通道数量:2 Channel
配置:2 x SPDT
导通电阻—最大值:800 mOhms
电源电压-最小:1.65 V
电源电压-最大:3.6 V
最小双重电源电压:-
最大双重电源电压:-
运行时间—最大值:9.5 ns
空闲时间—最大值:7.7 ns
最小工作温度:-40 C
最大工作温度:+85 C
系列:ADG824
子类别:Switch ICs
电源电流—最大值:1 uA
电源类型:Single Supply
开关直流:300 mA
产品种类:模拟开关IC
安装风格:SMD/SMT
封装/箱体:LFCSP-10
通道数量:2 Channel
配置:2 x SPDT
导通电阻—最大值:800 mOhms
电源电压-最小:1.65 V
电源电压-最大:3.6 V
最小双重电源电压:-
最大双重电源电压:-
运行时间—最大值:9.5 ns
空闲时间—最大值:7.7 ns
最小工作温度:-40 C
最大工作温度:+85 C
系列:ADG824
子类别:Switch ICs
电源电流—最大值:1 uA
电源类型:Single Supply
开关直流:300 mA

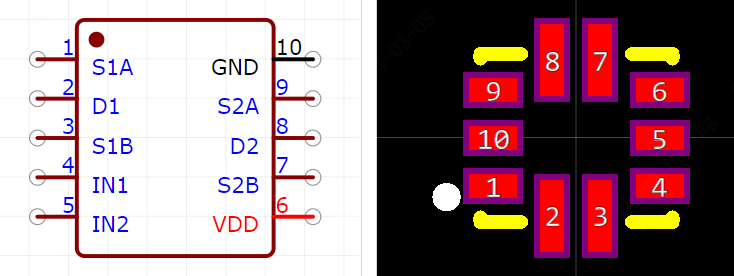

ADG824BCPZ-REEL7引脚图
