AD8403ARZ1

厂商名称ADI
元件分类数字电位计
中文描述易失性数字电位器, 1 kohm, 四通道, 3线, 串行, SPI, 线性, ± 20%, 2.7 V
英文描述<p> Digital Potentiometer 1kΩ256-Position Linear 4-channel Serial-3 Wire,Serial-SPI 24-Pin SOIC W </p>
数据手册AD8403ARZ1数据手册Datasheet PDF
在线购买

AD8403ARZ1概述

AD8403是四通道、256位、数字控制可变电阻(VR)器件，可实现与电位计或可变电阻相同的电子调整功能。AD8403内置四个独立的可变电阻，提供24引脚PDIP、SOIC和TSSOP三种封装。各器件均内置一个带游标触点的固定电阻，该游标触点在载入控制串行输入寄存器的数字码所确定的点位分接该固定电阻值。游标与固定电阻任一端点之间的电阻值，随传输至VR锁存器中的数字码呈线性变化。在A端与游标或B端与游标之间，各可变电阻提供一个完全可编程电阻值。A至B固定端接电阻（1 kΩ、10 kΩ、50 kΩ或100 kΩ）的通道间匹配容差为±1%，标称温度系数为500 ppm/°C。借助独特的开关电路，可将传统开关电阻设计中固有的高毛刺降至最低，从而避免任何先合后开或先开后合操作。

每个VR均有各自的VR锁存器，用来保存其编程电阻值。这些VR锁存器由一个SPI兼容型串行至并行移位寄存器更新，该移位寄存器从一个标准三线式串行输入数字接口加载数据。由10个数据位构成的数据字读入串行输入寄存器，该数据字经过解码，前2位可确定需要载入后8位数据的VR锁存器地址。利用串行寄存器相对端的串行数据输出引脚，就可以简单的菊花链形式将多个VR连接，而无需额外的外部解码逻辑。

特性
256位
可替代一个、两个或四个电位计
可用选项：1 kΩ,10 kΩ,50 kΩ,100 kΩ
功耗（关断模式）：小于5μA
三线式SPI兼容型串行数据输入
更新数据加载速率：10 MHz
2.7 V至5.5 V单电源供电
中量程预设

AD8403ARZ1中文参数

制造商:Analog Devices Inc.

产品种类:数字电位计IC

系列:AD8403

电阻:1 kOhms

温度系数:500 PPM/C

容差:20%

POT数量:Quad

每POT分接头:256

弧刷存储器:Volatile

数字接口:SPI

工作电源电压:3 V,5 V

工作电源电流:10 nA

最小工作温度:-40℃

最大工作温度:+125℃

安装风格:PCB Mount

端接类型:SMD/SMT

封装/箱体:SOIC-24

电源类型:Single

电源电压-最大:5.5 V

电源电压-最小:2.7 V

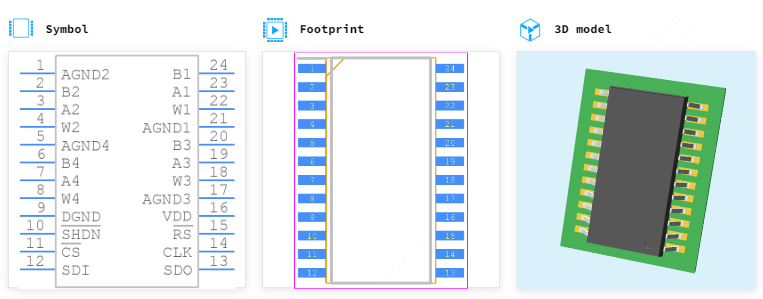

AD8403ARZ1引脚图
