ADR4533ARZ
- 厂商名称ADI
- 元件分类电压基准芯片
- 中文描述电压基准IC，4ppm/°C，3.3V，0.04%，系列，NSOIC-8，-40°C至125°C
- 英文描述Ultra-Low-Noise,High-Accuracy 3.3V Voltage Reference
- 数据手册ADR4533ARZ数据手册Datasheet PDF
- 在线购买
ADR4533ARZ概述
ADR4533是高精度、低功耗、低噪声的电压基准，具有最大初始误差、出色的温度稳定性和低输出噪声。该电压基准采用创新的核心拓扑结构，以实现高精度，同时提供行业领先的温度稳定性和噪声性能。器件的低热诱导输出电压滞后和低长期输出电压漂移也提高了系统在时间和温度变化中的准确性。950μA的最大工作电流和300 mV的最大低压差，使该器件在便携式设备中能够很好地发挥作用。应用包括精密数据采集系统、高分辨率数据转换器、高精度测量设备、工业仪表和医疗设备。
输入电压范围:3V到15V
输出电流为+10mA（源电流）/-10mA（灌电流）
低静态电流为950μA（最大值）
输出电压噪声为2.1μV p-p（0.1Hz至10.0Hz）
输出电压为3.3V
初始输出电压误差为±0.04%（最大）
在-40℃≤TA≤+125℃时，温度系数最大为4ppm/℃（箱式法）
在-40°C≤TA≤+125°C，IL=2mA时，压差电压为300mV
纹波抑制率在fIN=1KHz时为90dB
8引脚SOIC
N封装，-40℃至+125℃温度范围
输入电压范围:3V到15V
输出电流为+10mA（源电流）/-10mA（灌电流）
低静态电流为950μA（最大值）
输出电压噪声为2.1μV p-p（0.1Hz至10.0Hz）
输出电压为3.3V
初始输出电压误差为±0.04%（最大）
在-40℃≤TA≤+125℃时，温度系数最大为4ppm/℃（箱式法）
在-40°C≤TA≤+125°C，IL=2mA时，压差电压为300mV
纹波抑制率在fIN=1KHz时为90dB
8引脚SOIC
N封装，-40℃至+125℃温度范围
ADR4533ARZ中文参数
制造商:Analog Devices Inc.
产品种类:参考电压
安装风格:SMD/SMT
封装/箱体:SOIC-8
参考类型:Series Precision References
输出电压:3.3 V
初始准确度:0.04%
温度系数:2 PPM/C
串联VREF—输入电压—最大值:15 V
分流电流—最大值:10 mA
最小工作温度:-40℃
最大工作温度:+125℃
系列:ADR4533
输入电压:3 V to 15 V
负载调节:120 ppm/mA
工作电源电流:950 uA
输出电流:10 mA
产品种类:参考电压
安装风格:SMD/SMT
封装/箱体:SOIC-8
参考类型:Series Precision References
输出电压:3.3 V
初始准确度:0.04%
温度系数:2 PPM/C
串联VREF—输入电压—最大值:15 V
分流电流—最大值:10 mA
最小工作温度:-40℃
最大工作温度:+125℃
系列:ADR4533
输入电压:3 V to 15 V
负载调节:120 ppm/mA
工作电源电流:950 uA
输出电流:10 mA

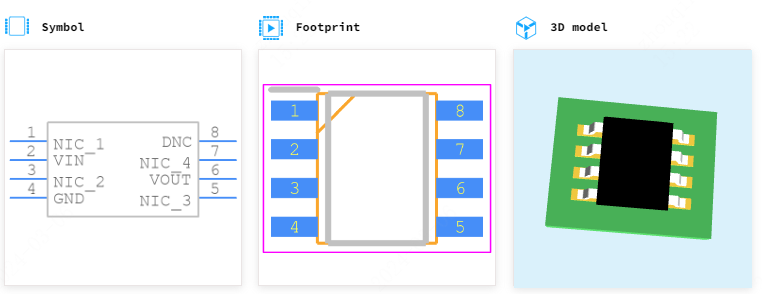

ADR4533ARZ引脚图
