ADP196ACPZN-R7
- 厂商名称ADI
- 元件分类电源开关IC
- 中文描述电源开关，高压侧，高电平有效，1输出，5.5V，4A，0.027ohm，-40至85摄氏度，LFCSP-EP-6
- 英文描述5 V,3 A Logic Controlled High-Side Power Switch
- 数据手册ADP196ACPZN-R7数据手册Datasheet PDF
- 在线购买
ADP196ACPZN-R7概述
ADP196是一款高压侧负载开关，设计用于1.8V至5.5V的工作。该负载开关提供电源域隔离，有助于延长电池工作时间。该器件包含一个低导通电阻的N沟道MOSFET，支持超过3A的连续电流，最大限度地减少了功率损耗。此外，RDSON是恒定的，与VIN电压无关。25μA的低静态电流和超低的关断电流使其成为电池供电的便携式设备的理想选择。用于使能逻辑的内置电平转换器使其与许多处理器和GPIO控制器兼容。如果结温超过125°C，过温保护电路将被激活，从而保护本产品和下游电路免受潜在的损害。过流保护是以恒定电流限制的形式提供的。典型的应用是移动电话、数码相机和音频设备、便携式和电池供电的设备。
1.2V逻辑兼容的使能输入
输入电压范围为1.8至5.5V（TJ=-40℃至+85℃，VIN=1.8V，VEN=VIN，IOUT=1A）
关断电流为0.25µA（VEN=GND，VOUT=0V，VIN=4.2V，IOUT=1A，TA=25℃，TJ=-40℃至+85℃）
连续工作电流为3A（VIN=1.8V至5.5V，VEN=VIN，IOUT=1A，TA=25℃，TJ=-40℃至+85℃）
开启延迟时间为3ms（典型值）（VIN=1.8V至5.5V，CLOAD=1µF，IOUT=1A，TA=25℃，TJ=-40℃至+85℃）
电流限制阈值为4A（典型值，VIN=1.8V至5.5V，CLOAD=1µF，IOUT=1A，TA=25℃，TJ=-40℃至85℃）
6引脚框架芯片比例封装[LFCSP-UD]
温度额定范围:-40°C到+85°C
1.2V逻辑兼容的使能输入
输入电压范围为1.8至5.5V（TJ=-40℃至+85℃，VIN=1.8V，VEN=VIN，IOUT=1A）
关断电流为0.25µA（VEN=GND，VOUT=0V，VIN=4.2V，IOUT=1A，TA=25℃，TJ=-40℃至+85℃）
连续工作电流为3A（VIN=1.8V至5.5V，VEN=VIN，IOUT=1A，TA=25℃，TJ=-40℃至+85℃）
开启延迟时间为3ms（典型值）（VIN=1.8V至5.5V，CLOAD=1µF，IOUT=1A，TA=25℃，TJ=-40℃至+85℃）
电流限制阈值为4A（典型值，VIN=1.8V至5.5V，CLOAD=1µF，IOUT=1A，TA=25℃，TJ=-40℃至85℃）
6引脚框架芯片比例封装[LFCSP-UD]
温度额定范围:-40°C到+85°C
ADP196ACPZN-R7中文参数
制造商:Analog Devices Inc.
产品种类:电源开关IC-配电
类型:High Side
输出端数量:1 Output
输出电流:3 A
电流限制:4 A
导通电阻—最大值:36 mOhms
运行时间—最大值:2 ms
工作电源电压:1.8 V to 5.5 V
最小工作温度:-40℃
最大工作温度:+85℃
安装风格:SMD/SMT
封装/箱体:LFCSP-6
系列:ADP196
产品种类:电源开关IC-配电
类型:High Side
输出端数量:1 Output
输出电流:3 A
电流限制:4 A
导通电阻—最大值:36 mOhms
运行时间—最大值:2 ms
工作电源电压:1.8 V to 5.5 V
最小工作温度:-40℃
最大工作温度:+85℃
安装风格:SMD/SMT
封装/箱体:LFCSP-6
系列:ADP196

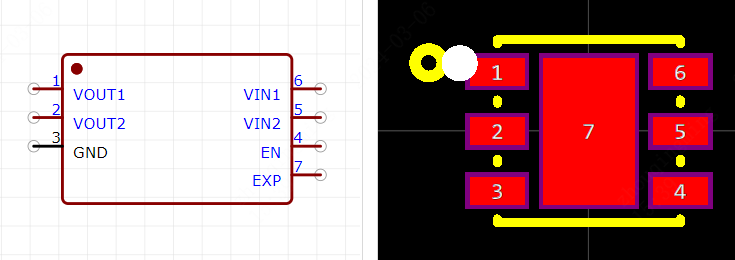

ADP196ACPZN-R7引脚图
