ADUM4401CRWZ
- 厂商名称ADI
- 元件分类数字隔离器
- 中文描述数字隔离器, 4 放大器, 3 V, 5.5 V, WSOIC, 16引脚, 90 Mbps
- 英文描述Analog Devices ADUM4401CRWZ PCB SMT 4-channel Digital Isolator,5000 V,16-Pin SOIC
- 数据手册ADUM4401CRWZ数据手册Datasheet PDF
- 在线购买
ADUM4401CRWZ概述
ADuM4401是基于Analog Devices,Inc.的iCoupler®技术的4通道数字隔离器。这种隔离元件结合了高速CMOS和单片空芯变压器技术，提供了优于光耦合器器件和其他集成耦合器等替代品的出色性能特征。该隔离器在各种通道配置和数据速率下提供四个独立的隔离通道。在两侧的电源电压范围为3V至5.5V的情况下进行操作，提供与较低电压系统的兼容性，以及实现跨越隔离屏障的电压转换功能。它具有专利的刷新功能，在没有输入逻辑转换的情况下，以及在上电/掉电条件下，确保直流的正确性。通常用于通用、高电压、多通道隔离、医疗设备、电机驱动和电源。
根据IEC 61000-4-x，增强系统级ESD性能
3.3 V/5V电平转换
高温操作为105°C
低功率运行，双向通信
高共模瞬态抗扰>25KV/µs
输出启用功能
3个I/Ps VDD1端，1个I/Ps VDD2端，90Mbps最大数据速率，32ns最大传播延迟（5V）
最大脉宽失真:2ns
温度范围为-40°C至+105°C，封装为16引脚SOIC-W
根据IEC 61000-4-x，增强系统级ESD性能
3.3 V/5V电平转换
高温操作为105°C
低功率运行，双向通信
高共模瞬态抗扰>25KV/µs
输出启用功能
3个I/Ps VDD1端，1个I/Ps VDD2端，90Mbps最大数据速率，32ns最大传播延迟（5V）
最大脉宽失真:2ns
温度范围为-40°C至+105°C，封装为16引脚SOIC-W
ADUM4401CRWZ中文参数
制造商:Analog Devices Inc.
产品种类:数字隔离器
系列:ADUM4401
安装风格:SMD/SMT
封装/箱体:SOIC-16
通道数量:4 Channel
极性:Unidirectional
数据速率:90 Mb/s
绝缘电压:5000 Vrms
隔离类型:Magnetic Coupling
电源电压-最大:5.5 V
电源电压-最小:2.7 V
工作电源电流:830 uA
传播延迟时间:32 ns
最小工作温度:-40℃
最大工作温度:+105℃
最大下降时间:3 ns(Typ)
最大上升时间:3 ns(Typ)
工作电源电压:5.5 V
脉冲宽度:8.3 ns(Typ)
产品种类:数字隔离器
系列:ADUM4401
安装风格:SMD/SMT
封装/箱体:SOIC-16
通道数量:4 Channel
极性:Unidirectional
数据速率:90 Mb/s
绝缘电压:5000 Vrms
隔离类型:Magnetic Coupling
电源电压-最大:5.5 V
电源电压-最小:2.7 V
工作电源电流:830 uA
传播延迟时间:32 ns
最小工作温度:-40℃
最大工作温度:+105℃
最大下降时间:3 ns(Typ)
最大上升时间:3 ns(Typ)
工作电源电压:5.5 V
脉冲宽度:8.3 ns(Typ)

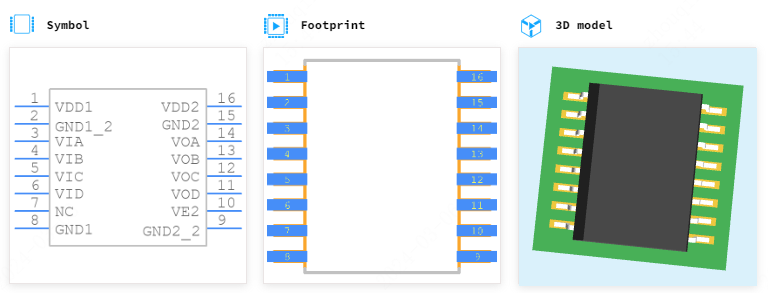

ADUM4401CRWZ引脚图
