TPS60150DRVR
- 厂商名称TI德州仪器
- 元件分类开关稳压器
- 中文描述DC/DC无电感转换器,固定,升压,2.7 V至5.5 V输入,3.3 V/140 mA输出,SON-6<br />
- 英文描述140mA,5V Charge Pump in 2x2 SON
- 数据手册TPS60150DRVR数据手册Datasheet PDF
- 在线购买
TPS60150DRVR概述
TPS60150DRVR是一款开关电容器电荷泵电压转换器，可从非稳压输入电压产生稳压、低噪声、低纹波的5V输出电压。5V输出可提供最小140mA电流。在典型条件下，当负载电流小于8mA时，TPS60150器件将以跳过模式运行。在跳过模式工作时，静态电流降至90µA。只需3个外部电容器即可产生输出电压，因此节省了PCB空间。在电源接通和电源瞬态时，浪涌电流受到软启动功能的限制。
硬件启用和禁用功能
内置软启动
内置欠压锁定保护
热保护和过流保护
X2充电泵
绿色产品，无锑/硼
硬件启用和禁用功能
内置软启动
内置欠压锁定保护
热保护和过流保护
X2充电泵
绿色产品，无锑/硼
TPS60150DRVR中文参数
| 制造商: | Texas Instruments | 输入电压 - 最大值: | 5.5 V |
| 产品种类: | 开关稳压器 | 静态电流: | 65 uA |
| 安装风格: | SMD/SMT | 开关频率: | 1.5 MHz |
| 封装 / 箱体: | WSON-6 | 最小工作温度: | - 40 ℃ |
| 拓扑结构: | Boost | 最大工作温度: | + 85 ℃ |
| 输出电压: | 5 V | 系列: | TPS60150 |
| 输出电流: | 140 mA | 输入电压: | 2.7 V to 5.5 V |
| 输出端数量: | 1 Output | 工作电源电流: | 90 uA |
| 输入电压 - 最小值: | 2.7 V |

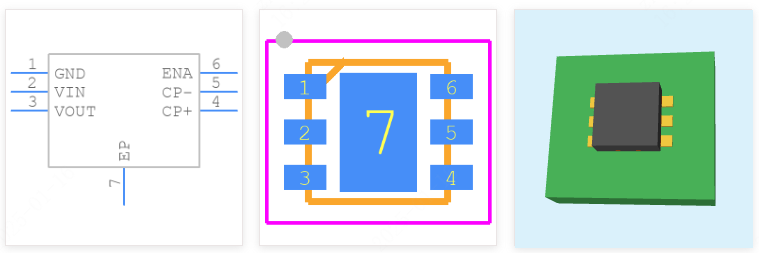

TPS60150DRVR引脚图
