SN75LBC184P
- 厂商名称TI德州仪器
- 元件分类RS-485接口IC
- 中文描述收发器RS485, ±15kV 静电保护, 4.75V-5.25V电源, DIP-8
- 英文描述SN75LBC184P, Line Transceiver, ISO 8482 Differential, 5 V, 8-Pin PDIP<span> </span><br />
- 数据手册SN75LBC184P数据手册Datasheet PDF
- 在线购买
SN75LBC184P概述
SN75LBC184P是一款差分数据线收发器，采用SN75176的贸易标准基底面，内置高能瞬态噪声保护功能。与大多数现有设备相比，该功能大大提高了可靠性，可更好地抵御耦合到数据线上的瞬态噪声。使用这些电路可提供可靠的低成本直接耦合（无需隔离变压器）数据线接口，而无需任何外部元件。SN75LBC184P可承受400W峰值（典型值）的过压瞬态。IEC 61000-4-5中规定的传统组合波模拟了瞬态过电压，并模拟了由开关过电压和二次雷电瞬态引起的单向浪涌。总线端子的ESD保护超过±30kV IEC 61000-4-2接触放电、±15kV IEC 61000-4-2气隙放电和±15kV EIA/JEDEC人体模型。
集成瞬态电压抑制
符合IEC 61000-4-5标准的400W峰值（典型值）电路损坏保护
受控驱动器输出电压压摆率允许更长的电缆存根长度
在电气噪声环境中实现250kbps的传输速率
开路故障安全接收器设计
1/4单位负载允许总线上连接128台设备
热关断保护
上电和掉电故障保护
每个收发器均符合/超过TIA/EIA-485(RS-485)和ISO/IEC 8482:1993(E)标准的要求
300µA最大低禁用电源电流
集成瞬态电压抑制
符合IEC 61000-4-5标准的400W峰值（典型值）电路损坏保护
受控驱动器输出电压压摆率允许更长的电缆存根长度
在电气噪声环境中实现250kbps的传输速率
开路故障安全接收器设计
1/4单位负载允许总线上连接128台设备
热关断保护
上电和掉电故障保护
每个收发器均符合/超过TIA/EIA-485(RS-485)和ISO/IEC 8482:1993(E)标准的要求
300µA最大低禁用电源电流
SN75LBC184P中文参数
| 制造商: | Texas Instruments | 双工: | Half Duplex |
| 产品种类: | RS-485接口IC | 电源电压-最大: | 5.25 V |
| 安装风格: | Through Hole | 电源电压-最小: | 4.75 V |
| 封装 / 箱体: | PDIP-8 | 工作电源电流: | 25 mA |
| 系列: | SN75LBC184 | 最小工作温度: | 0 ℃ |
| 功能: | Transceiver | 最大工作温度: | + 70 ℃ |
| 数据速率: | 250 kb/s | ESD 保护: | 30 kV |
| 激励器数量: | 1 Driver | 工作电源电压: | 5 V |
| 接收机数量: | 1 Receiver |

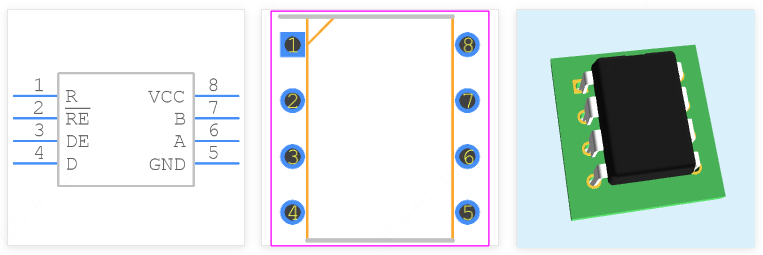

SN75LBC184P引脚图
