TPIC6B595DWR

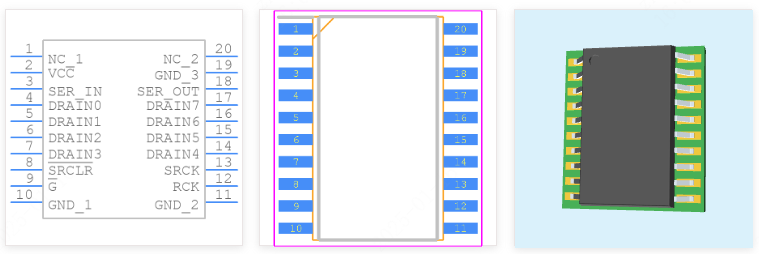

TPIC6B595器件是一款单片式、高电压、中等电流功率8位移位寄存器，专为需要相对较高负载功率的系统而设计。该器件输出端内置电压箝位，用于电感瞬态保护。功率驱动器应用包括继电器、电磁阀和其他中等电流或高压负载。

该器件包含一个8位串入并出移位寄存器，为一个8位D型存储寄存器提供数据。数据分别在移位寄存器时钟(SRCK)和寄存器时钟(RCK)的上升沿通过移位寄存器和存储寄存器传输。

当移位寄存器清零（SRCLR）为高电平时，存储寄存器将数据传输到输出缓冲器。当SRCLR为低电平时，输入移位寄存器清零。当输出使能（G）保持高电平时，输出缓冲器中的所有数据都保持低电平，所有漏极输出关闭。G保持低电平时，存储寄存器中的数据对输出缓冲器透明。当输出缓冲器中的数据为低电平时，DMOS晶体管输出关闭。当数据为高电平时，DMOS晶体管输出具有灌电流能力。串行输出（SER OUT）允许将移位寄存器中的数据级联到其他设备。

输出为低端开漏DMOS晶体管，输出额定值为50 V，具有150 mA连续灌电流能力。在TC=25°C时，每个输出均具有500 mA的典型电流限制。电流限制随着结温的升高而降低，以提供额外的器件保护。

TPIC6B595的工作温度范围为-40°C至125°C。
