AD817ARZ
- 厂商名称ADI
- 元件分类运算放大器
- 中文描述运算放大器, 1 放大器, 50 MHz, 350 V/µs, 5V至36V，±2.5V至±18V, SOIC, 8 引脚
- 英文描述Op Amp Single High Speed Amplifier±18V/36V 8-Pin SOIC N T/R
- 数据手册AD817ARZ数据手册Datasheet PDF
- 在线购买
AD817ARZ概述
AD817是一款低成本、低功耗、单/双电源、高速运算放大器，非常适用于广泛的信号调节和数据采集应用。这款突破性产品还具有高输出电流驱动能力和驱动无限电容性负载的能力，同时还能保持出色的信号完整性。它完全可以在单+5V电源和从±5V到±15V的双电源下运行。这种电源灵活性，加上7.5mA的极低电源电流和所有电源条件下的出色交流特性，使该器件成为许多要求严格但对电源敏感的应用的理想选择。
单位增益带宽为50MHz（典型值）
压摆率为350V/ms（典型值）
沉降时间至0.1%为45ns（典型值）
驱动无限容性负载
在（增益=+1）时，0.1dB带宽为70MHz（典型值）
差分增益误差为0.04%
差分相位误差为0.08°
工作温度:-40°C到+85°C
封装方式为8引脚塑料SOIC
单位增益带宽为50MHz（典型值）
压摆率为350V/ms（典型值）
沉降时间至0.1%为45ns（典型值）
驱动无限容性负载
在（增益=+1）时，0.1dB带宽为70MHz（典型值）
差分增益误差为0.04%
差分相位误差为0.08°
工作温度:-40°C到+85°C
封装方式为8引脚塑料SOIC
AD817ARZ中文参数
制造商:Analog Devices Inc.
产品种类:精密放大器
通道数量:1 Channel
GBP-增益带宽产品:50 MHz
SR-转换速率:350 V/us
Vos-输入偏置电压:500 uV
Ib-输入偏流:10 uA
电源电压-最大:36 V,18 V
电源电压-最小:5 V,2.5 V
工作电源电流:7 mA
每个通道的输出电流:50 mA
CMRR-共模抑制比:120 dB
en-输入电压噪声密度:15 nV/sqrt Hz
封装/箱体:SOIC-8
安装风格:SMD/SMT
关闭:No Shutdown
最小工作温度:-40℃
最大工作温度:+85℃
系列:AD817
输入电压范围—最大:14.3 V
最大双重电源电压:18 V
最小双重电源电压:2.5 V
工作电源电压:5 V to 36 V
产品种类:精密放大器
通道数量:1 Channel
GBP-增益带宽产品:50 MHz
SR-转换速率:350 V/us
Vos-输入偏置电压:500 uV
Ib-输入偏流:10 uA
电源电压-最大:36 V,18 V
电源电压-最小:5 V,2.5 V
工作电源电流:7 mA
每个通道的输出电流:50 mA
CMRR-共模抑制比:120 dB
en-输入电压噪声密度:15 nV/sqrt Hz
封装/箱体:SOIC-8
安装风格:SMD/SMT
关闭:No Shutdown
最小工作温度:-40℃
最大工作温度:+85℃
系列:AD817
输入电压范围—最大:14.3 V
最大双重电源电压:18 V
最小双重电源电压:2.5 V
工作电源电压:5 V to 36 V

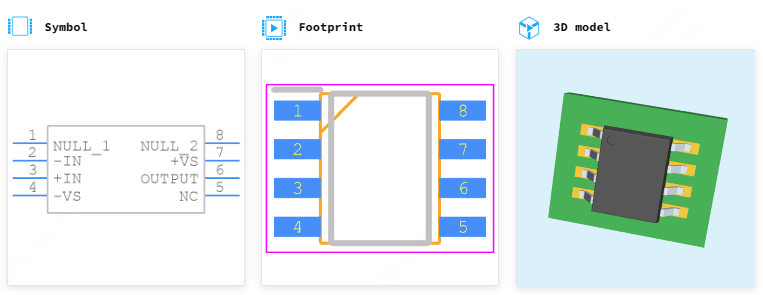

AD817ARZ引脚图
