AD8476BRMZ
- 厂商名称ADI
- 元件分类差分放大器
- 中文描述运算放大器,1放大器,6 MHz,10 V/µs,3V至18V,±1.5V至±9V,MSOP,8引脚
- 英文描述Differential Amplifier 6MHz Rail to Rail Output 8-Pin MSOP
- 数据手册AD8476BRMZ数据手册Datasheet PDF
- 在线购买
AD8476BRMZ概述
AD8476是一款非常低功率的全差分精密放大器，集成增益电阻以实现统一增益。它是驱动低功耗、高性能ADC的理想选择，可作为单端至差分或差分至差分放大器。它提供了1的精确增益，共模电平转移，低温度漂移，以及轨至轨输出，以实现最大的动态范围。它与SAR、Σ-Δ和流水线转换器兼容。该部件的大电流输出级使其能够以最小的误差驱动许多ADC的开关电容前端电路。它被广泛用于ADC驱动器、差分仪表放大器构件、单端到差分转换器、电池供电的仪器等应用中。
电源电流为300μA（典型值）
谐波失真2为-126dB（典型值）
差分输出设计用于驱动精密ADC
轨至轨输出，VOCM引脚可调整输出共模
光谱噪声密度为39nV/√Hz（典型值）
增益漂移最大为1ppm/℃，输出偏移电压为50μV（典型值）
单电源范围为3V至18V，双电源范围为±1.5V至±9V
压摆率为10V/μs（典型值），-3dB小信号带宽为6MHz（典型值）
工作温度:-40°C到+125°C
封装方式为8引脚迷你薄型封装[MSOP]
电源电流为300μA（典型值）
谐波失真2为-126dB（典型值）
差分输出设计用于驱动精密ADC
轨至轨输出，VOCM引脚可调整输出共模
光谱噪声密度为39nV/√Hz（典型值）
增益漂移最大为1ppm/℃，输出偏移电压为50μV（典型值）
单电源范围为3V至18V，双电源范围为±1.5V至±9V
压摆率为10V/μs（典型值），-3dB小信号带宽为6MHz（典型值）
工作温度:-40°C到+125°C
封装方式为8引脚迷你薄型封装[MSOP]
AD8476BRMZ中文参数
制造商:Analog Devices Inc.
产品种类:差分放大器
系列:AD8476
通道数量:1 Channel
GBP-增益带宽产品:6 MHz
SR-转换速率:10 V/us
CMRR-共模抑制比:90 dB
每个通道的输出电流:35 mA
Vos-输入偏置电压:50 uV
电源电压-最大:18 V
电源电压-最小:3 V
工作电源电流:330 uA
最小工作温度:-40℃
最大工作温度:+125℃
安装风格:SMD/SMT
封装/箱体:MSOP-8
双重电源电压:+/-3 V,+/-5 V
增益V/V:1 V/V
输入电压范围—最大:18 V
最大双重电源电压:9 V
最小双重电源电压:+/-1.5 V
工作电源电压:5 V
Pd-功率耗散:1.5 mW
PSRR-电源抑制比:90 dB
稳定时间:1.6 us
THD+噪声:-102 dB
电压增益dB:0 dB
产品种类:差分放大器
系列:AD8476
通道数量:1 Channel
GBP-增益带宽产品:6 MHz
SR-转换速率:10 V/us
CMRR-共模抑制比:90 dB
每个通道的输出电流:35 mA
Vos-输入偏置电压:50 uV
电源电压-最大:18 V
电源电压-最小:3 V
工作电源电流:330 uA
最小工作温度:-40℃
最大工作温度:+125℃
安装风格:SMD/SMT
封装/箱体:MSOP-8
双重电源电压:+/-3 V,+/-5 V
增益V/V:1 V/V
输入电压范围—最大:18 V
最大双重电源电压:9 V
最小双重电源电压:+/-1.5 V
工作电源电压:5 V
Pd-功率耗散:1.5 mW
PSRR-电源抑制比:90 dB
稳定时间:1.6 us
THD+噪声:-102 dB
电压增益dB:0 dB

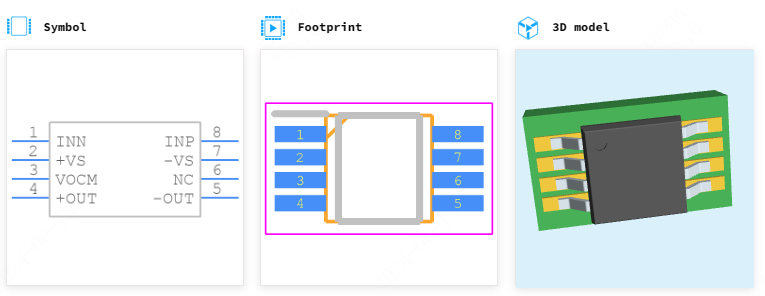

AD8476BRMZ引脚图
