AD8209AWBRMZ
- 厂商名称ADI
- 元件分类差分放大器
- 中文描述运算放大器,2放大器,100 kHz,1 V/µs,4.5V至5.5V,MSOP,8引脚
- 英文描述Differential Amplifiers Hgh Vltg Precision Diff Amp w/EMI Fltr
- 数据手册AD8209AWBRMZ数据手册Datasheet PDF
- 在线购买
AD8209AWBRMZ概述
AD8209A是一款单电源差分放大器，非常适合在存在大共模电压的情况下对小差分电压进行放大和低通滤波。AD8209A符合AEC-Q100规范。该放大器提供增强型输入过压和ESD保护，并具有电磁干扰(EMI)滤波功能。典型应用包括高压侧电流检测、电机控制、电磁阀控制、电源管理、低压侧电流检测和诊断保护。
±8000V人体模型(HBM)静电放电，适用于基于分流器的应用
AEC-Q100合规
高共模电压范围：工作电压-2V至+50V，存在电压-20V至+70V
缓冲输出电压
增益为14V/V，80dB CMRR最小DC至10KHz
出色的交流和直流性能，增益漂移为-5ppm/°C（典型值），失调电压为±1mV（典型值）
低通滤波器（单极或双极）
典型系统带宽为100KHz，典型压摆率为1V/µs
8引脚MSOP封装
工作温度范围:-40°C到125°C
±8000V人体模型(HBM)静电放电，适用于基于分流器的应用
AEC-Q100合规
高共模电压范围：工作电压-2V至+50V，存在电压-20V至+70V
缓冲输出电压
增益为14V/V，80dB CMRR最小DC至10KHz
出色的交流和直流性能，增益漂移为-5ppm/°C（典型值），失调电压为±1mV（典型值）
低通滤波器（单极或双极）
典型系统带宽为100KHz，典型压摆率为1V/µs
8引脚MSOP封装
工作温度范围:-40°C到125°C
AD8209AWBRMZ中文参数
制造商:Analog Devices Inc.
产品种类:差分放大器
系列:AD8209
通道数量:1 Channel
GBP-增益带宽产品:100 kHz
SR-转换速率:1 V/us
CMRR-共模抑制比:80 dB
Ib-输入偏流:50 nA
Vos-输入偏置电压:1 mV
电源电压-最大:5.5 V
电源电压-最小:4.5 V
工作电源电流:1.6 mA
最小工作温度:-40℃
最大工作温度:+125℃
安装风格:SMD/SMT
封装/箱体:MSOP-8
资格:AEC-Q100
增益误差:0.3%
增益V/V:14 V/V
产品种类:差分放大器
系列:AD8209
通道数量:1 Channel
GBP-增益带宽产品:100 kHz
SR-转换速率:1 V/us
CMRR-共模抑制比:80 dB
Ib-输入偏流:50 nA
Vos-输入偏置电压:1 mV
电源电压-最大:5.5 V
电源电压-最小:4.5 V
工作电源电流:1.6 mA
最小工作温度:-40℃
最大工作温度:+125℃
安装风格:SMD/SMT
封装/箱体:MSOP-8
资格:AEC-Q100
增益误差:0.3%
增益V/V:14 V/V

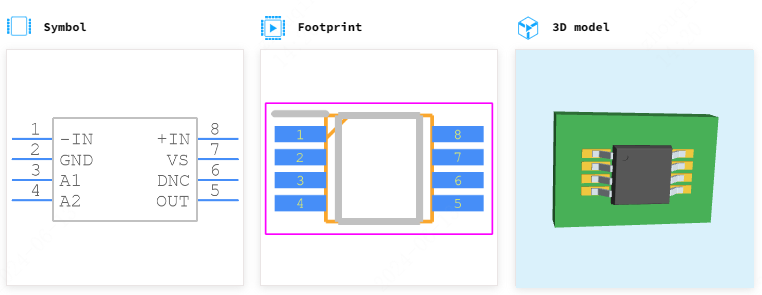

AD8209AWBRMZ引脚图
