AD8131ARZ-REEL7
- 厂商名称ADI
- 元件分类差分放大器
- 中文描述差分放大器SOIC Lo-Cost Hi-Spd Differential Driver
- 英文描述Differential Amplifiers IC Hi-Speed,8-Lead SOIC
- 数据手册AD8131ARZ-REEL7数据手册Datasheet PDF
- 在线购买
AD8131ARZ-REEL7概述
AD8131是一款差分或单端输入至差分输出驱动器。在通过长线驱动信号或驱动差分输入ADC方面，它比运算放大器有了很大的进步。它是一种差分驱动器，用于通过低成本的双绞线或同轴电缆传输高速信号。它既可用于模拟或数字视频信号，也可用于其他高速数据传输。该设备驱动器能够驱动Cat3或Cat5双绞线或同轴电缆，且线路衰减最小。与离散的线路驱动器解决方案相比，它在成本和性能上有相当大的改进。它没有变压器的易受磁干扰和迟滞的问题。它更小，更容易操作，并具有与集成电路相关的高可靠性。它被广泛用于视频线路驱动器、数字线路驱动器、低功率差分ADC驱动器、差分输入/输出电平转换、单端输入到差分输出驱动器等应用中。
-3dB全功率带宽为400MHz
压摆率为2000V/μs
固定增益为2，无外部元件
在10MHz时，用于改善增益和相位平衡的内部共模反馈为-60dB
在5MHz 200 ohm负载时，低失真为68dB SFDR
电源范围为+2.7V至±5V
静态电流为11.5mA（典型值）
在（0.1%,VOUT=2V p-p）时，沉降时间为14ns（典型值）
工作温度:-40°C到+125°C
封装方式为8引脚SOIC
-3dB全功率带宽为400MHz
压摆率为2000V/μs
固定增益为2，无外部元件
在10MHz时，用于改善增益和相位平衡的内部共模反馈为-60dB
在5MHz 200 ohm负载时，低失真为68dB SFDR
电源范围为+2.7V至±5V
静态电流为11.5mA（典型值）
在（0.1%,VOUT=2V p-p）时，沉降时间为14ns（典型值）
工作温度:-40°C到+125°C
封装方式为8引脚SOIC
AD8131ARZ-REEL7中文参数
制造商:Analog Devices Inc.
产品种类:差分放大器
RoHS:详细信息
系列:AD8131
通道数量:1 Channel
GBP-增益带宽产品:400 MHz
SR-转换速率:2000 V/us
CMRR-共模抑制比:-70 dB
每个通道的输出电流:60 mA
Ib-输入偏流:500 nA
Vos-输入偏置电压:2 mV
电源电压-最大:11 V
电源电压-最小:2.7 V
工作电源电流:11.5 mA
最小工作温度:-40℃
最大工作温度:+125℃
安装风格:SMD/SMT
封装/箱体:SOIC-8
双重电源电压:+/-3 V,+/-5 V
增益V/V:2 V/V
高度:1.5 mm(Max)
长度:5 mm(Max)
最大双重电源电压:+/-5.5 V
最大输入电阻:1.5 kOhms at 5 V
最小双重电源电压:+/-1.4 V
工作电源电压:3 V,5 V,9 V
PSRR-电源抑制比:70 dB
产品种类:差分放大器
RoHS:详细信息
系列:AD8131
通道数量:1 Channel
GBP-增益带宽产品:400 MHz
SR-转换速率:2000 V/us
CMRR-共模抑制比:-70 dB
每个通道的输出电流:60 mA
Ib-输入偏流:500 nA
Vos-输入偏置电压:2 mV
电源电压-最大:11 V
电源电压-最小:2.7 V
工作电源电流:11.5 mA
最小工作温度:-40℃
最大工作温度:+125℃
安装风格:SMD/SMT
封装/箱体:SOIC-8
双重电源电压:+/-3 V,+/-5 V
增益V/V:2 V/V
高度:1.5 mm(Max)
长度:5 mm(Max)
最大双重电源电压:+/-5.5 V
最大输入电阻:1.5 kOhms at 5 V
最小双重电源电压:+/-1.4 V
工作电源电压:3 V,5 V,9 V
PSRR-电源抑制比:70 dB

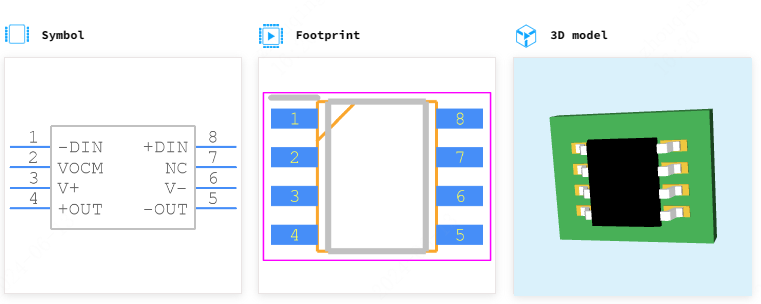

AD8131ARZ-REEL7引脚图
